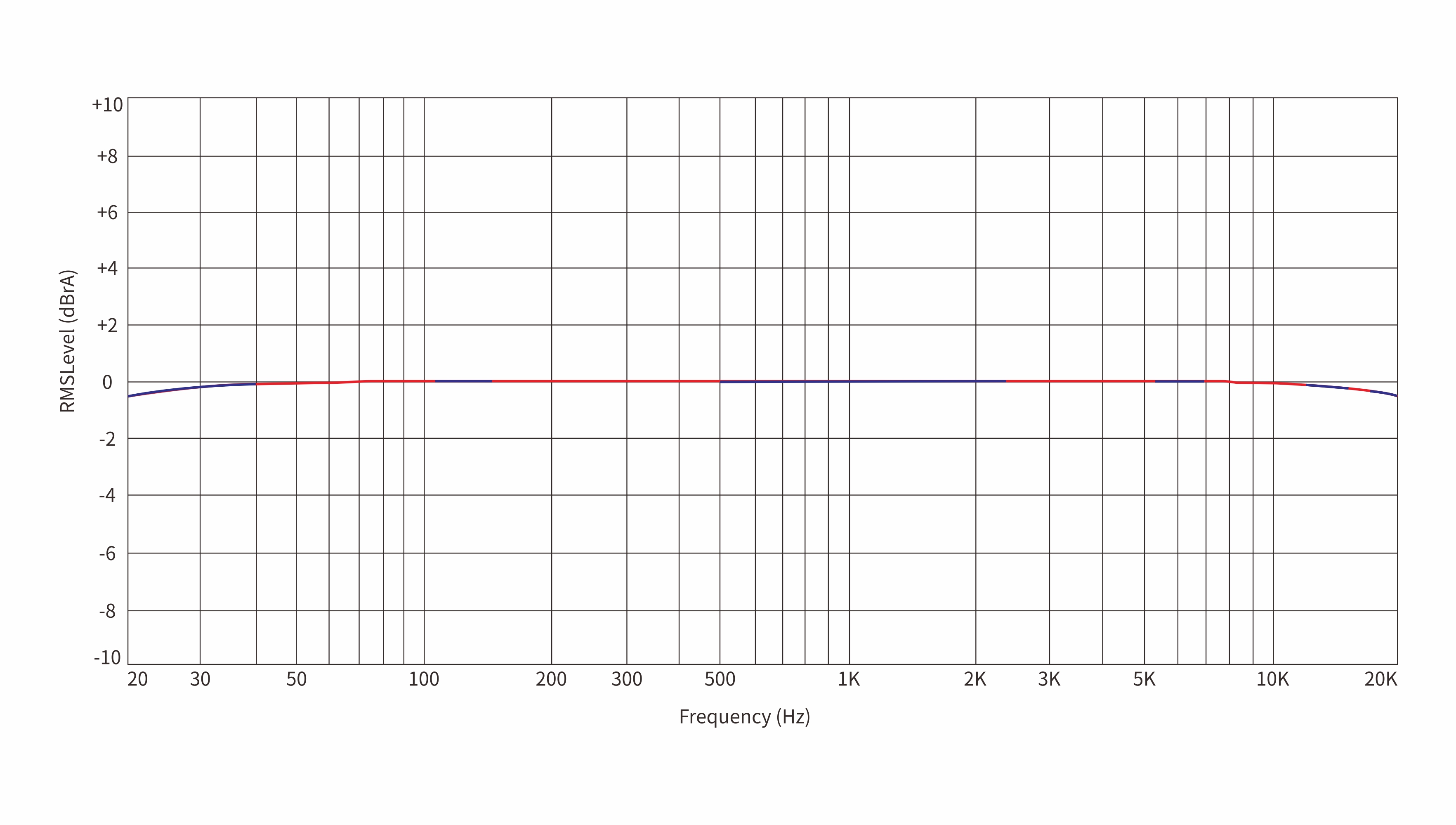

曲线1的频率响应图。


(RX) LDAC frequency response测试条件： USB DAC input, -5dB sine signal,

20Hz-20kHz ，线路输出（ 10KΩ负载）

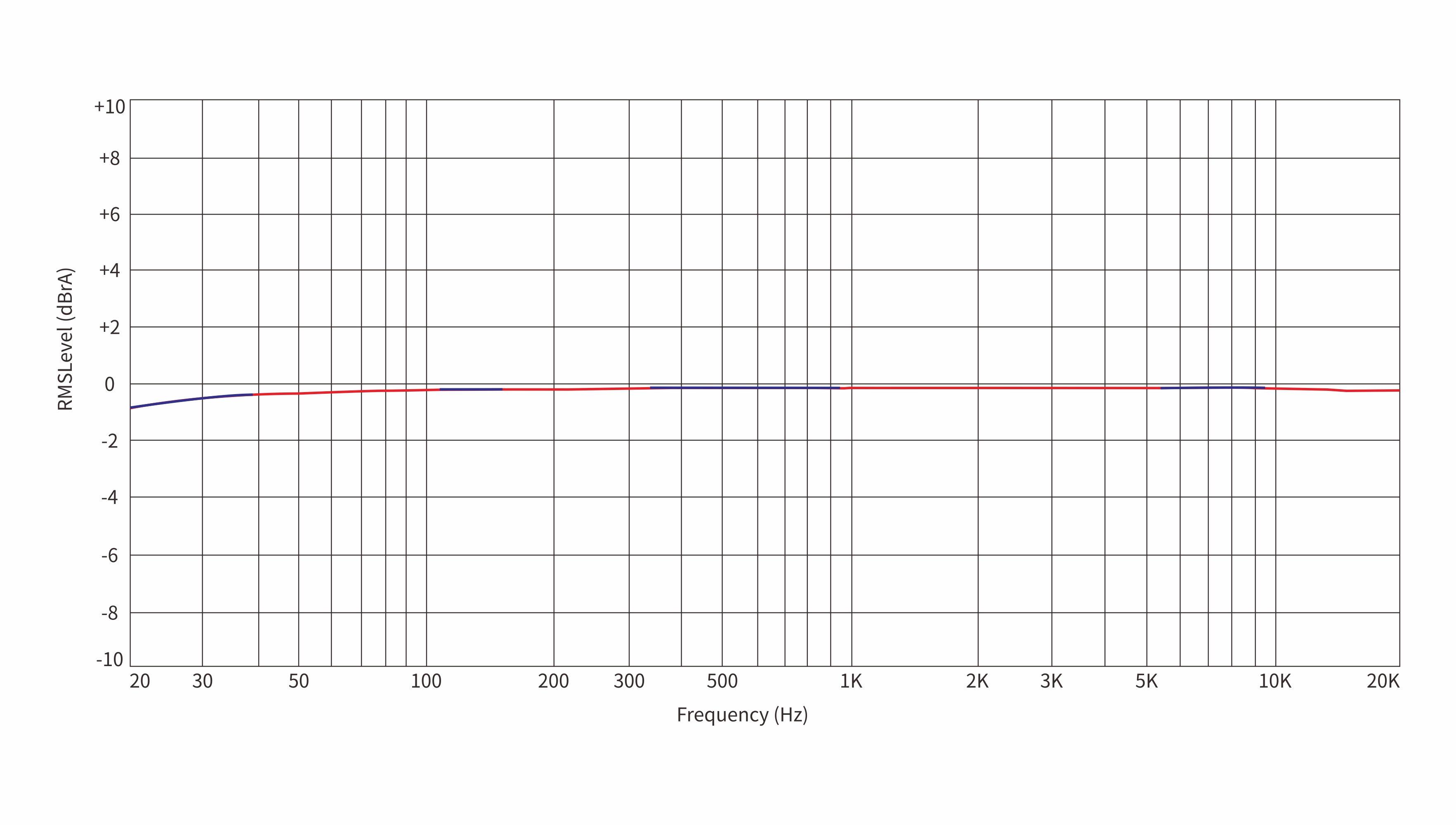

频率响应 Diagram of Curve 2.

测试条件： USB DAC input, -5dB sine signal,

20Hz-50kHz, line out (10KΩ 加载)

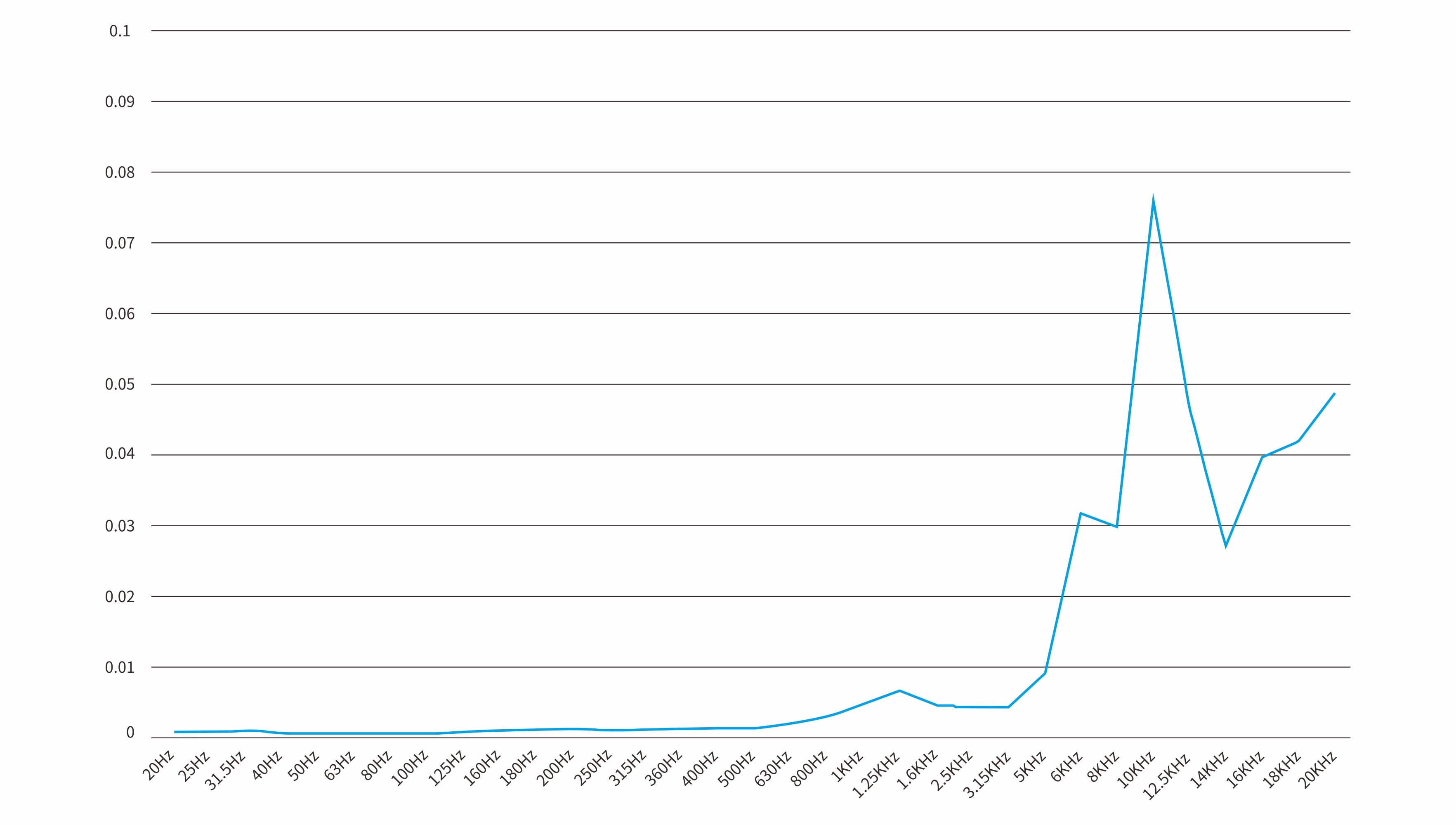

Distortion Diagram of Curve 3.

测试条件： BT input(via aptX), -3dB sine signal,

20Hz-20kHz ，线路输出（ 10KΩ负载）

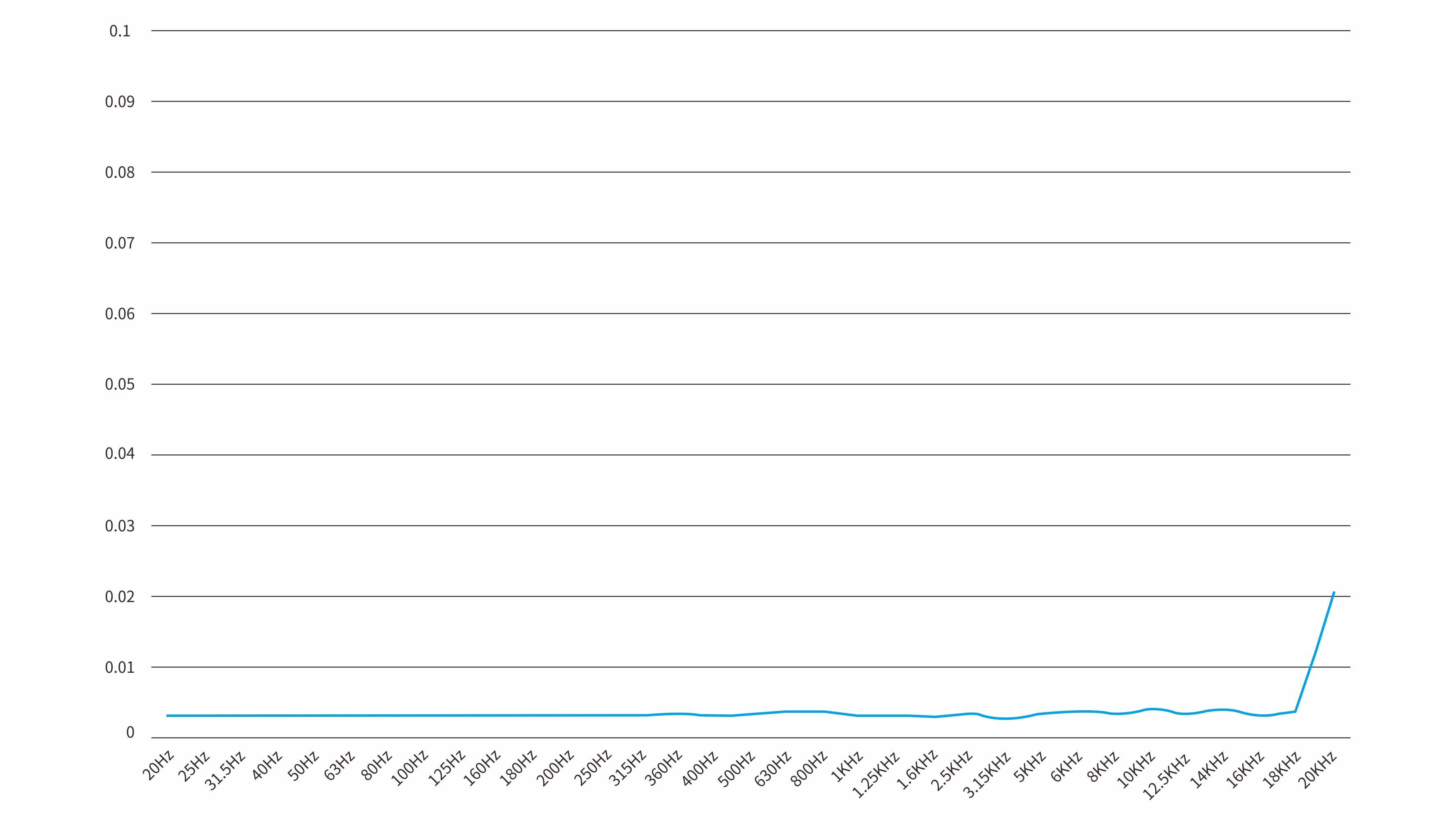

Distortion Diagram of Curve 2.



测试条件： BT input(via LDAC), -3dB sine signal,



20Hz-20kHz ，线路输出（ 10KΩ负载）

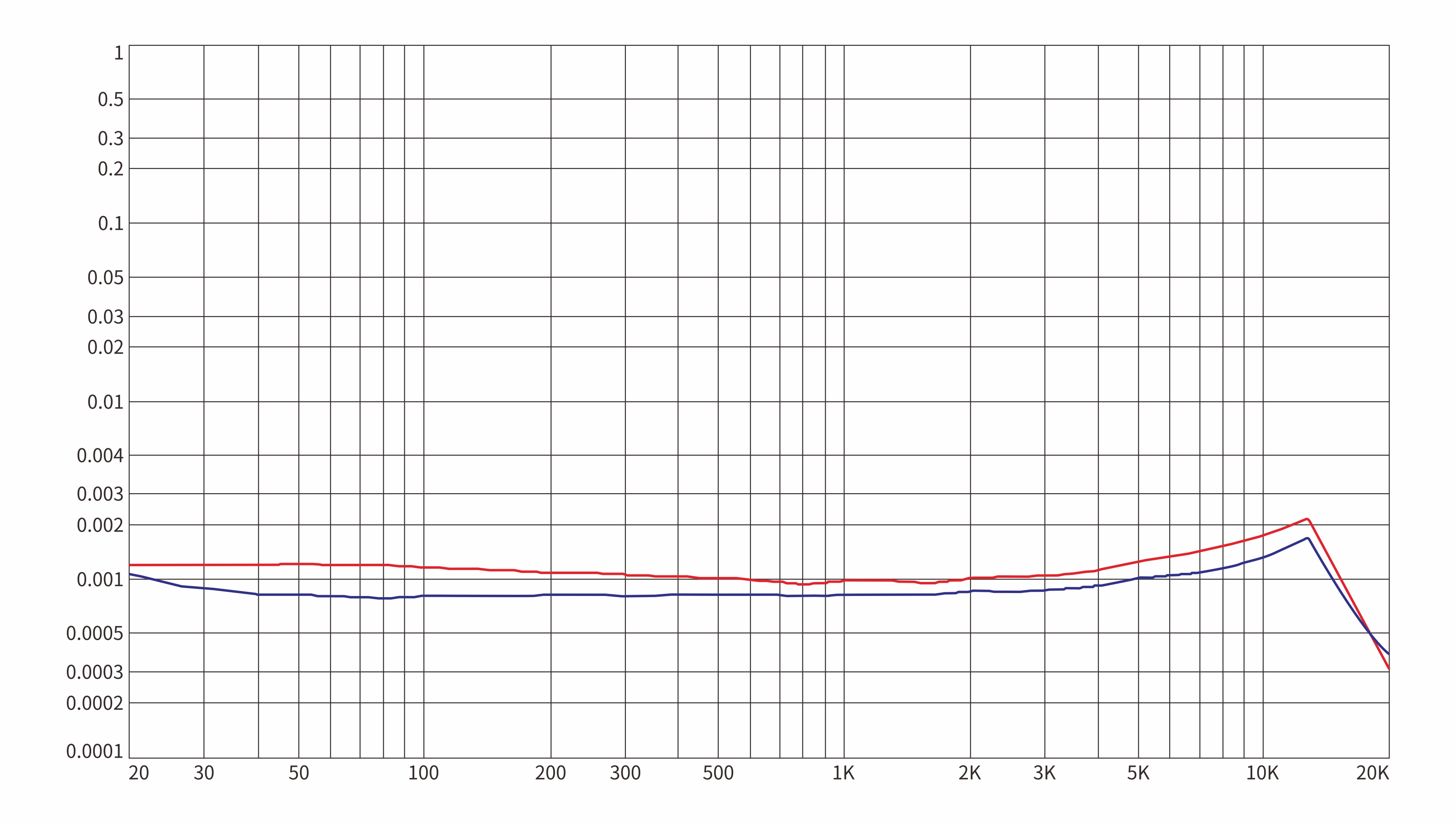

曲线1的失真图。

测试条件： USB DAC input, -3dB sine signal,

20Hz-20kHz ，线路输出（ 10KΩ负载）

基本规格
名称/型号 BTA30 Pro 硬件方案 DAC: ES9038Q2M，USB: XMOS XU208 , BT： CSR8675，DSP：CT7302EL
颜色 黑色 音量控制 Potentiometer(ADC Sampling)
重量 ≈145g 卓苧控制 是
蓝牙 connection indicator 是 采样率指示器 是
固件升级 系统固件和蓝牙版本可通过USB升级 蓝牙接收 （5.0） SBC/AAC/aptX/aptX HD/LDAC
蓝牙传输  SBC/aptX/aptX HD/aptX LL/LDAC Input source indicator USB IN/COAX IN/OPT IN/BYPASS separate indicator
支持的最大采样率 384kHz-32bit/DoP256（USB DAC）
384kHz-24bit/DoP128（同轴）
96KHz-24bit（Optical）		 蓝牙 indicator(TX&RX)

SBC: Blue/ AAC: Teal/ AptX HD: Yellow/

AptX: Purple/ AptX LL: Green/ LDAC: White
按钮和端口
按键 Physical key + toggle switch USB Two-way TYPE C USB2.0 (充电/Data transmisson)
同轴 input RCA (input/output shared) 同轴输出 RCA (input/output shared)
Optical input 光纤插座 光输出 光纤插座
Analog output(LO) RCA 耳机输出 /
电源 specifications
USB power DC5V 2A（recommended） 电池容量 /
音频参数
USB DAC decoding- LO 参数
THD+N ＜0.001%(1kHz/10kΩ) SNR ≥118dB (A计权)
串扰 ≥112dB (1kHz/10kΩ) Floor noise ＜ 4μV（A计权）
频率响应 5Hz~90kHz (-3dB) LO级别 3Vrms (1kHz/10kΩ)
RX mode(LDAC)- LO 参数
THD+N ＜0.003%(1kHz/10kΩ) SNR ≥116dB (A计权)
串扰 ≥110dB (1kHz/10kΩ) Floor noise ＜5μV（A计权）
频率响应   LO级别 2.7Vrms (1kHz/10kΩ)
RX mode(aptX)- LO 参数
THD+N ＜0.046%(1kHz/10kΩ) SNR ≥116dB (A计权)
串扰 ≥110dB (1kHz/10kΩ) Floor noise ＜5μV（A计权）
频率响应   LO级别 3Vrms (1kHz/10kΩ)
