| 基本规格 |
| 名称/型号 |
K17 |
硬件方案 |
SoC: X2000; MCU: ESP32-S3; DAC: AK4191EX+AK4499EQ*2; USB decoding: XU316; 蓝牙 decoding: QCC5125; AMP: MJE243G/253G discrete transistor current amplification headphone amplifier |
| 工作模式 |
USB DAC mode/同轴 decoding mode/Optical decoding mode/Line in mode/Balanced in mode/蓝牙 receiving mode/Streaming media receiving mode/Local playback mode |
|
|
| 颜色s |
黑/银 |
重量 |
关于 2750g |
| 尺寸 |
关于 244.6x213x66.8mm |
音量控制 |
旋钮/Touch-on-display/远程控制 |
| MQA |
支持MQA全解码 |
免驾驶模式 (Switch mode) |
支持 |
| 增益 |
Ultra high 增益 mode/Super high 增益 mode/高增益/Medium 增益/Low 增益 |
蓝牙 receiving (5.1) |
SBC/AAC/aptX/aptX LL/aptX HD/atpX Adaptive/LDAC |
| 显示 |
3.93-inch LCD (240*1020) bezel-less screen |
Touch-on-display |
支持 |
| PEQ |
支持 global 31-b和 PEQ (No PEQ processing in digital output) |
卓宁控制 |
支持通过APP设置 |
| WiFi |
支持2.4G/5G双频WiFi |
固件升级 |
SOC firmware: Upgrade through the rear USB-A 端口
MCU firmware: Upgrade through the rear RS232 端口
XMOS固件：通过前端或后端USB-C端口升级 |
| 远程控制 |
支持红外遥控（仅随附配件中的遥控器） |
指示灯 |
支持自定义颜色、亮度，支持始终在线指示或RGB脉冲 |
| 最大支持采样率 |
USB decoding: Up to 768kHz/32bit; DSD512 (Native) |
屏幕状态指示 |
工作模式, output mode |
| 同轴 input decoding: Up to192kHz/24bit; DSD64 |
Track format, sampling rate |
| Optical input decoding: Up to96kHz/24bit |
EQ, volume |
| 同轴输出: Up to192kHz/24bit; DSD64 |
Network status, 蓝牙编解码器 |
| 光输出: Up to192kHz/24bit |
增益, time |
| Streaming decoding: Up to384kHz/32bit; DSD256 (DOP) |
自适应阻抗 |
PO: 8 ~ 150Ω |
| Local playback: Up to384kHz/32bit; DSD256 |
BAL: 8 ~ 350Ω |
| 按键与接口 |
| 旋钮 |
兵力 on/off knob*1+Analog output level knob*1+增益等级 knob*1+音量旋钮 with button*1+Menu knob with button*1 |
USB 端口 |
Type-C USB*3 (Data transmission 端口*2+RS232 DSP regulating 端口*1)
USB-A*1 (Data transmission 端口) |
| 平衡耳机输出 |
标准4.4mm端口*1+XLR4 balanced plug*1 |
耳机输出 |
标准3.5mm端口 |
| 数字光纤输入端口 |
光学插头 |
数字同轴输入端口 |
RCA插头 |
| 数字光输出端口 |
光学插头 |
Digital coaxial output 端口 |
RCA插头 |
| 平衡线输出端口 |
XLR3 balanced plug |
单端线路输出端口 |
RCA插头 |
| Balanced line input 端口 |
标准4.4mm端口 |
Single-ended line input 端口 |
RCA插头 |
| 拨动开关 |
Ground selector switch |
Housing grounding terminal |
M4 banana plug (Can be directly connected to use) |
| 网口 |
1000Mbps |
TRIGGER IN 端口 |
标准3.5mm端口 |
| 电源参数 |
| 电源 |
AC 100-120V/220-240V~50/60Hz |
电池容量 |
N/A |
| 音频参数 |
| Performance 和 参数 of headphone output (6.35mm out, USB DAC/同轴 decoding/Optical decoding, Ultra high 增益 mode) |
| 输出功率 1 |
L + R ≥ 1800mW +1800mW (16Ω, THD + N < 1%) |
输出阻抗 |
＜ 1Ω (32Ω) |
| 输出功率 2 |
L+R≥1850mW+1850mW (32Ω, THD+N＜1%) |
串扰 |
≥76dB (1kHz@32Ω) |
| 输出功率 3 |
L+R≥240mW+240mW (300Ω, THD+N＜1%) |

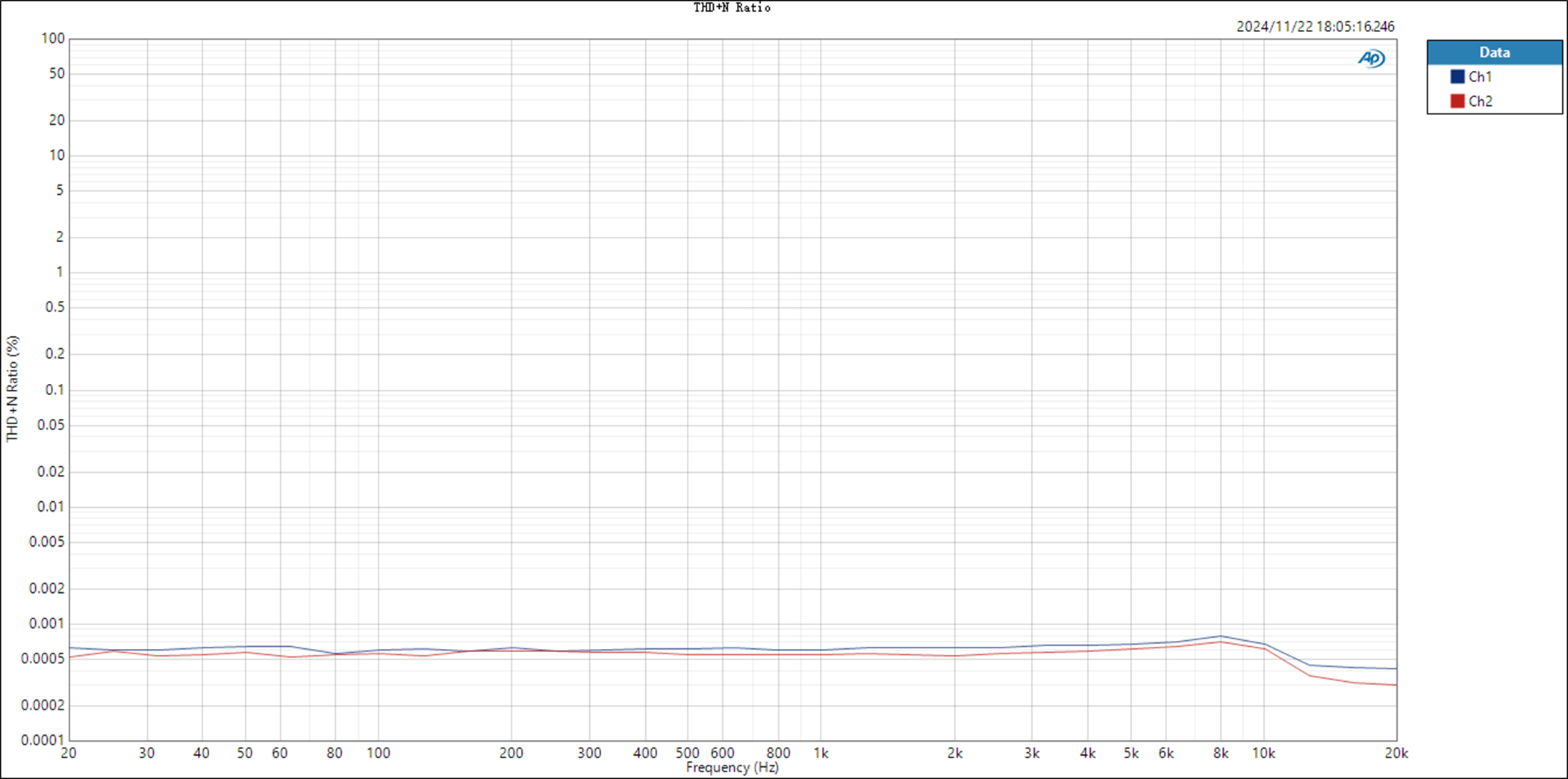

THD+N |
＜0.0005% (1kHz/-12dB@32Ω) |
| 本底噪声 |
＜ 5μV （ A加权） |
SNR |
≥ 124dB （ A加权） |

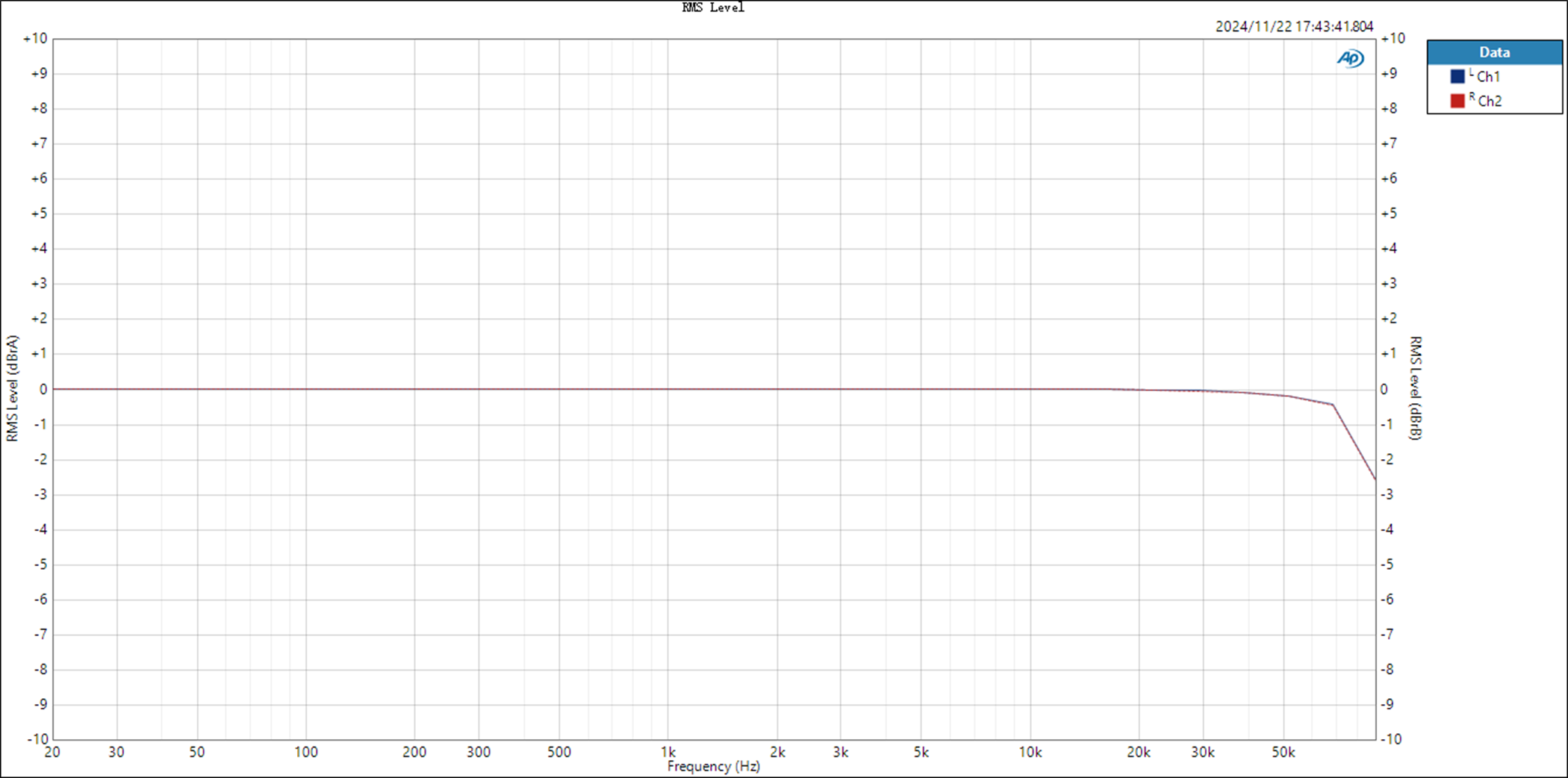

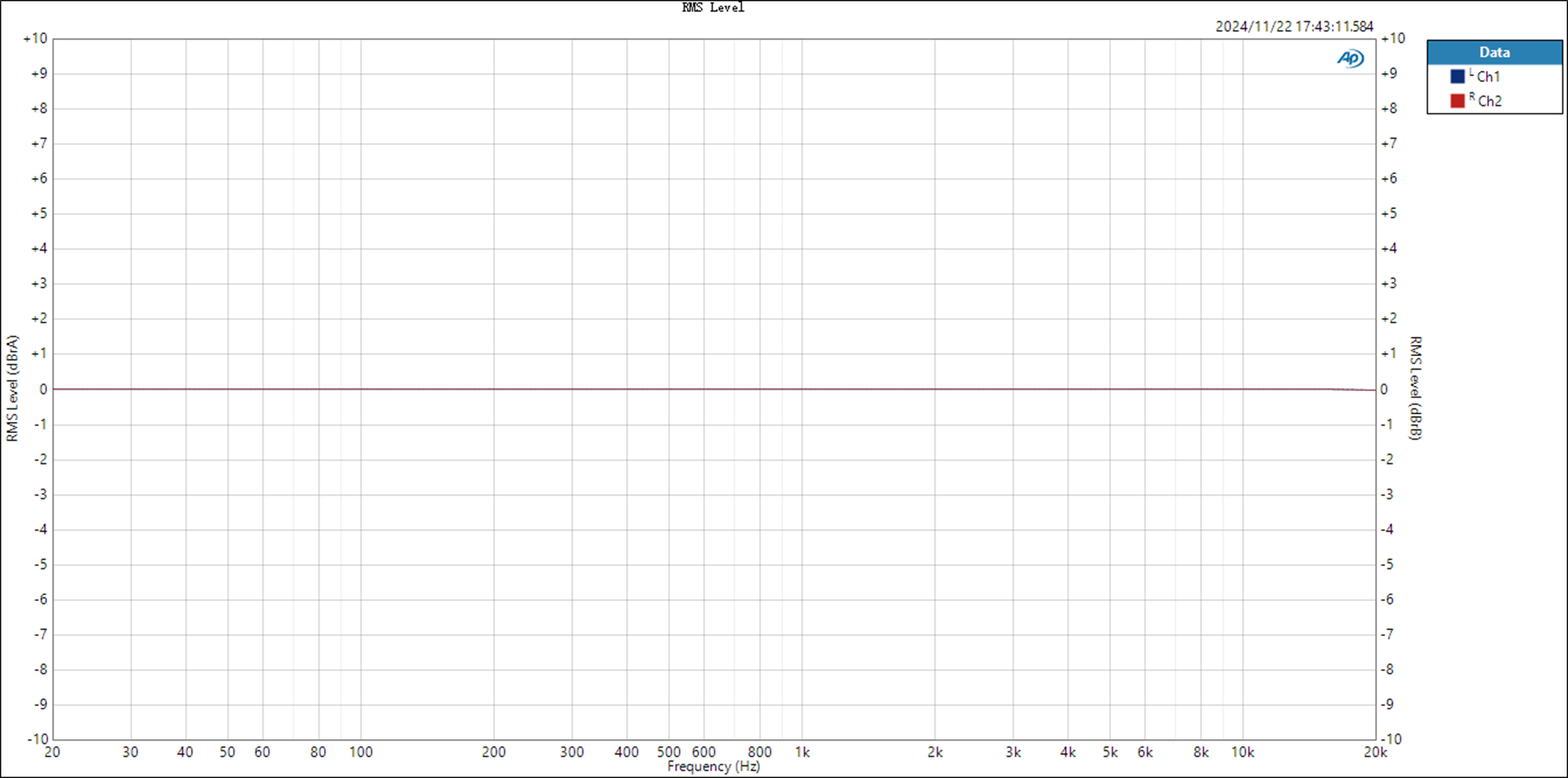

| 频率响应 |
20Hz ~ 20kHz ：衰减＜ 0.05 dB
20Hz ~ 90kHz ：衰减＜ 3dB |
峰值输出电压 |
＞24Vp-p |
| Performance 和 参数 of headphone output (6.35mm out, USB DAC/同轴 decoding/Optical decoding, Super high 增益 mode) |
| 输出功率 1 |
L + R ≥ 1800mW +1800mW (16Ω, THD + N < 1%) |
输出阻抗 |
＜ 1Ω (32Ω) |
| 输出功率 2 |
L+R≥1000mW+1000mW (32Ω, THD+N＜1%) |
串扰 |
≥76dB (1kHz@32Ω) |
| 输出功率 3 |
L+R≥120mW+120mW (300Ω, THD+N＜1%) |
THD+N |
＜0.00056% (1kHz/-9dB@32Ω) |
| 本底噪声 |
＜ 5μV （ A加权） |
SNR |
≥ 121dB （ A加权） |
| 频率响应 |
20Hz ~ 20kHz ：衰减＜ 0.05 dB
20Hz ~ 90kHz ：衰减＜ 3dB |
峰值输出电压 |
＞17Vp-p |
| Performance 和 参数 of single-ended line output (RCA out, USB DAC/同轴 decoding/Optical decoding) |
| THD+N |
＜0.00053% (1kHz/-10dB@10kΩ) |
SNR |
≥ 121dB （ A加权） |
| 串扰 |
≥118dB (1kHz@10kΩ) |
本底噪声 |
＜2.2μV (A加权) |
| 频率响应 |
20Hz ~ 20kHz ：衰减＜ 0.05 dB
20Hz ~ 90kHz ：衰减＜ 3dB |
线路输出电平 |
2.5Vrms (1kHz@10kΩ) |
| Performance 和 参数 of balanced headphone output (4.4mm/XLR4 out, 同轴 decoding/Optical decoding, Ultra high 增益 mode) |
| 输出功率 1 |
L + R ≥ 1800mW +1800mW (16Ω, THD + N < 1%) |
输出阻抗 |
＜ 1.5Ω (32Ω) |
| 输出功率 2 |
L+R≥4000mW+4000mW (32Ω, THD+N＜1%) |
串扰 |
≥119dB (1kHz@32Ω) |
| 输出功率 3 |
L+R≥950mW+950mW (300Ω, THD+N＜1%) |
THD+N |
＜0.00049% (1kHz/-13dB@32Ω) |
| 本底噪声 |
＜ 7.9μV （ A加权） |
SNR |
≥ 124dB （ A加权） |
| 频率响应 |
20Hz ~ 20kHz ：衰减＜ 0.05 dB
20Hz ~ 90kHz ：衰减＜ 3dB |
峰值输出电压 |
＞48Vp-p |
| Performance 和 参数 of balanced headphone output (4.4mm/XLR4 out, 同轴 decoding/Optical decoding, Super high 增益 mode) |
| 输出功率 1 |
L + R ≥ 1800mW +1800mW (16Ω, THD + N < 1%) |
输出阻抗 |
＜ 1.5Ω (32Ω) |
| 输出功率 2 |
L+R≥3900mW+3900mW (32Ω, THD+N＜1%) |
串扰 |
≥119dB (1kHz@32Ω) |
| 输出功率 3 |
L+R≥480mW+480mW (300Ω, THD+N＜1%) |
THD+N |
＜0.00054% (1kHz/-10dB@32Ω) |
| 本底噪声 |
＜ 7.9μV （ A加权） |
SNR |
≥ 123dB （ A加权） |
| 频率响应 |
20Hz ~ 20kHz ：衰减＜ 0.05 dB
20Hz ~ 90kHz ：衰减＜ 3dB |
峰值输出电压 |
＞34Vp-p |
| Performance 和 参数 of balanced line output (XLR3, USB DAC/同轴 decoding/Optical decoding) |
| THD+N |
＜0.00045% (1kHz/-10dB@10kΩ) |
SNR |
≥ 125dB （ A加权） |
| 串扰 |
≥121dB (1kHz@10kΩ) |
本底噪声 |
＜2.6μV (A加权) |
| 频率响应 |
20Hz ~ 20kHz ：衰减＜ 0.05 dB
20Hz ~ 90kHz ：衰减＜ 3dB |
线路输出电平 |
5Vrms (1kHz@10kΩ) |
