K5

了解更多

一般规格
型号	K5	耳机港口	6.35mm 立体音响 Jack
颜色	钛	驱动能力	16~300 Ω
尺寸	120毫米 130毫米 55毫米	音量控制	Via模拟强力计(包括电源开关)
重量	450g	增益	LOW： 0dB
			MID： 6dB
			高高:12dB
部分耳机输出性能参数
输出功率1	>1.7W（16Ω/THD+N＜1%)	输出阻抗	＜1 Ω
输出动力2	>1.5W（32Ω/THD+N＜1%)	串扰	＞70 dB (1 kHz)
产出动力3	>150mW（300Ω/THD+N＜1%)	THD+N	＜0.002% (1 kHz 32Ω)
SNR	110dB(A-重量)[投放]	Max.输出电压	＞20 Vp-p
频率响应	10 Hz~90 kHz( 3dB, 投入: 700mV)	Max.当前产出	221.8mA
线性产出部分性能参数
行输出级别和 TND+N	K5→X1II：1.23V（THD+N：0.006%）		0dB 1KHz, 装载: 10K
	K5→X1：1.37V（THD+N：0.008%）
	K5→X3II：1.36V（THD+N：0.008%）
	K5→X5II：1.05V（THD+N：0.004%
	K5→X7：1.90V（THD+N：0.004%）
	K5→X7II：1.80V（THD+N：0.0009%）
	K5→E17K：1.50V（THD+N：0.009%）
平衡线产出部分性能参数
行输出级别和 TND+N	K5→X1II：1.30V（THD+N：0.005%）		0dB 1KHz, 装载: 10K
	K5→X5II：1.05V（THD+N：0.004%）
	K5→X7：1.90V（THD+N：0.004%）
	K5→X5III：1.80V（THD+N：0.001%）
	K5→X7II：1.85V（THD+N：0.0007%）
电源和电池
兵力	DC 15V/1.5A	电池容量	无电池电池

K5-01

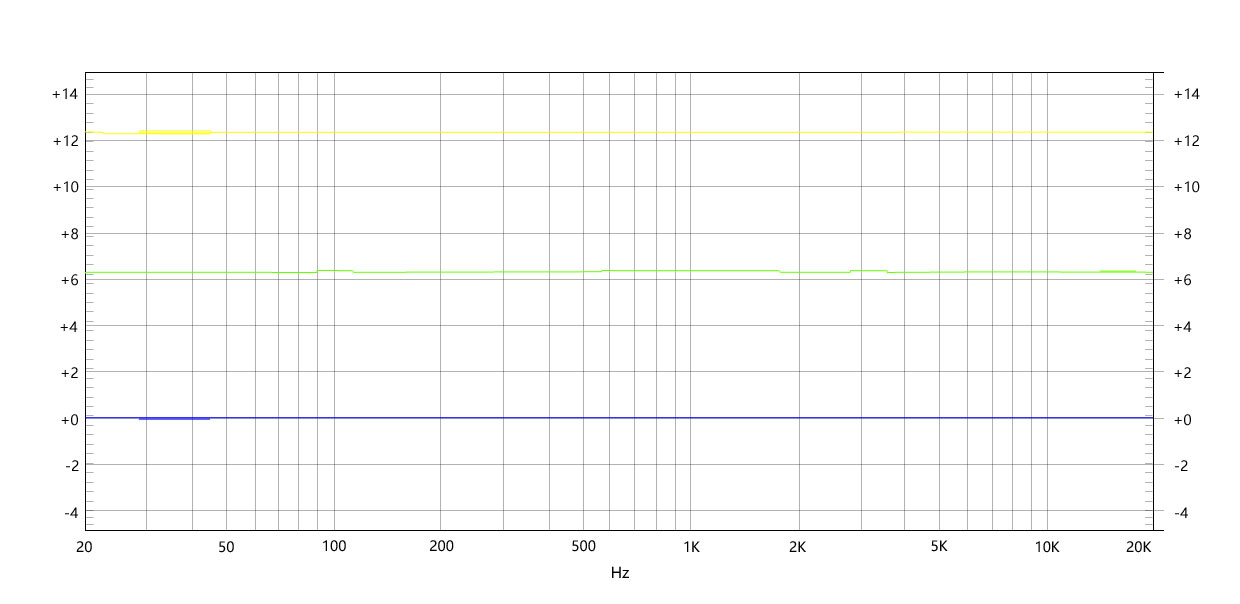

曲线频率响应图

试验条件: Gain= High,VOL=MAX,耳机输出(装入33 ohms)

红曲线: 左频道; 蓝色曲线: 右频道

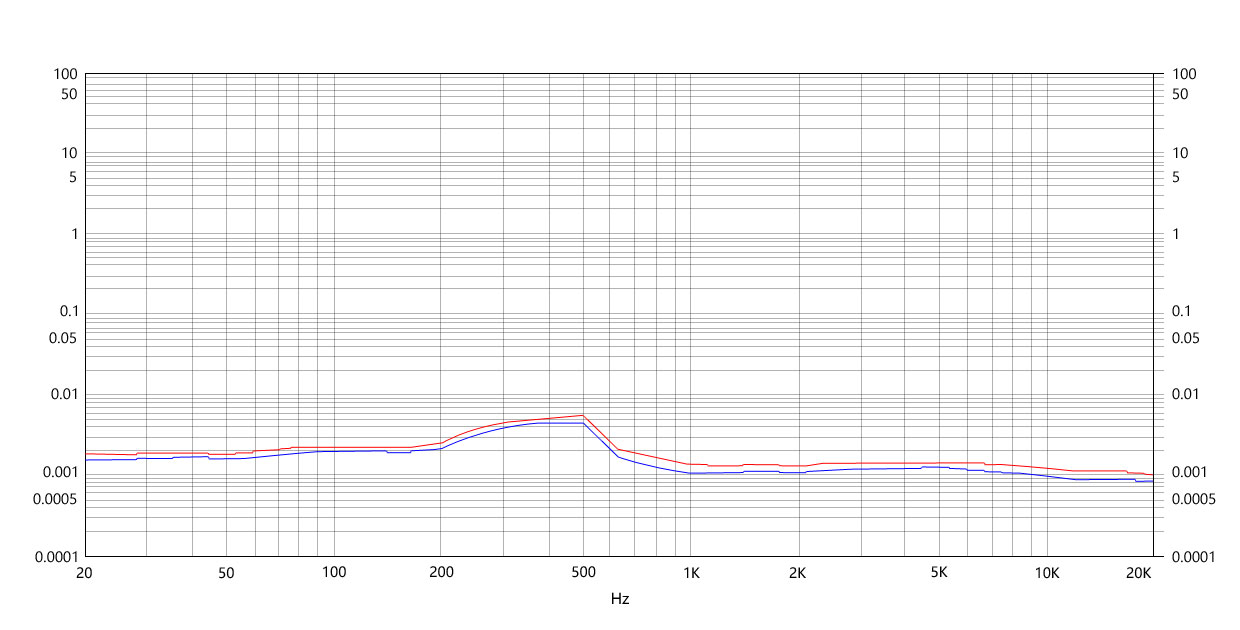

曲线 1 的扭曲图

测试条件: play - 5 dB 正弦信号, 耳机输出。

增益=L; 投入电平=2.2V)

K5-02

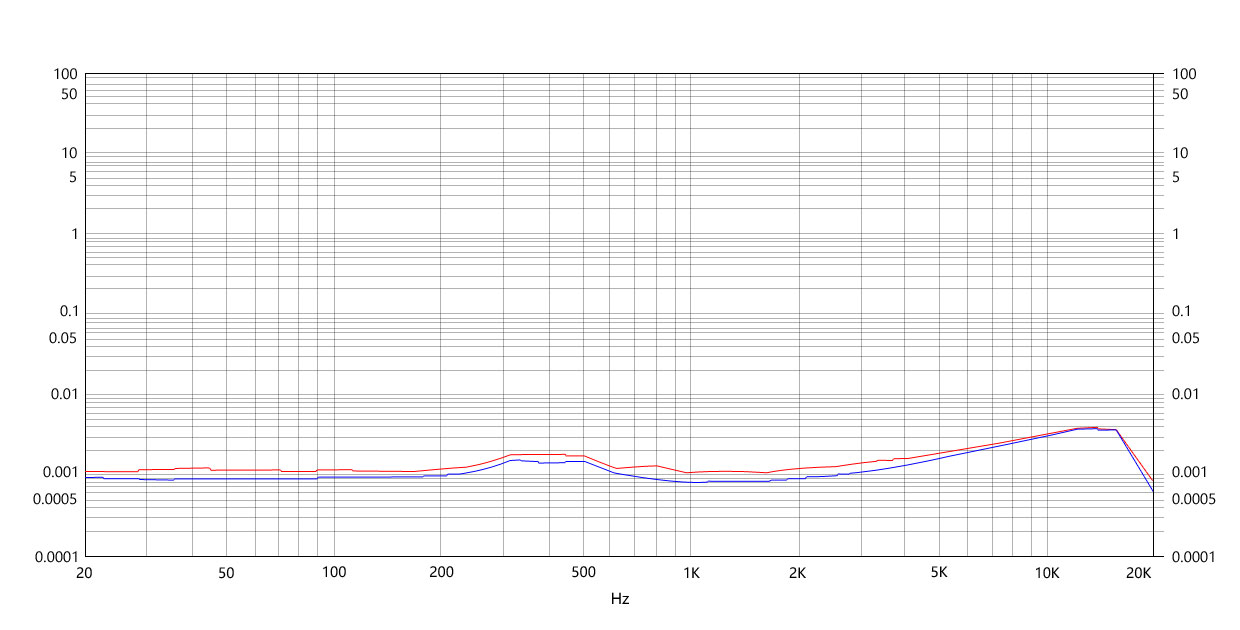

曲线2的扭曲图。

测试条件: play - 5 dB 正弦信号, 耳机输出。

增益=M;投入电平=460mV)

K5-03

K5-04

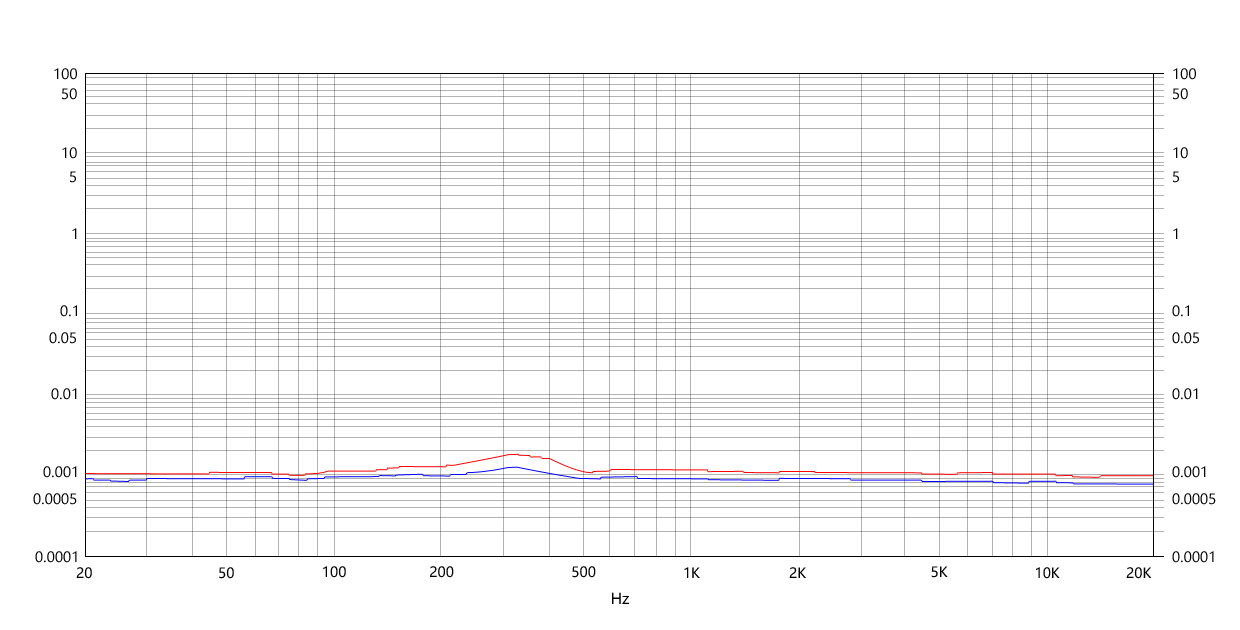

曲线3的扭曲图

测试条件: play - 5 dB 正弦信号, 耳机输出。

增益=H;投入电平=460mV)
