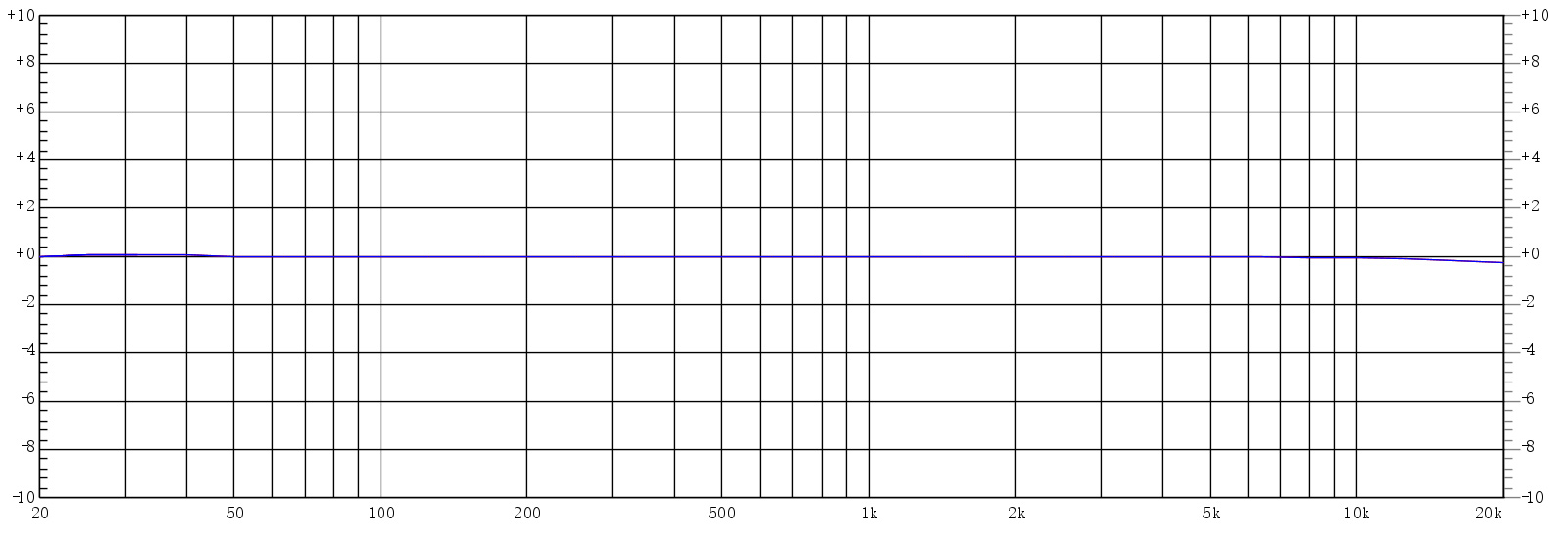

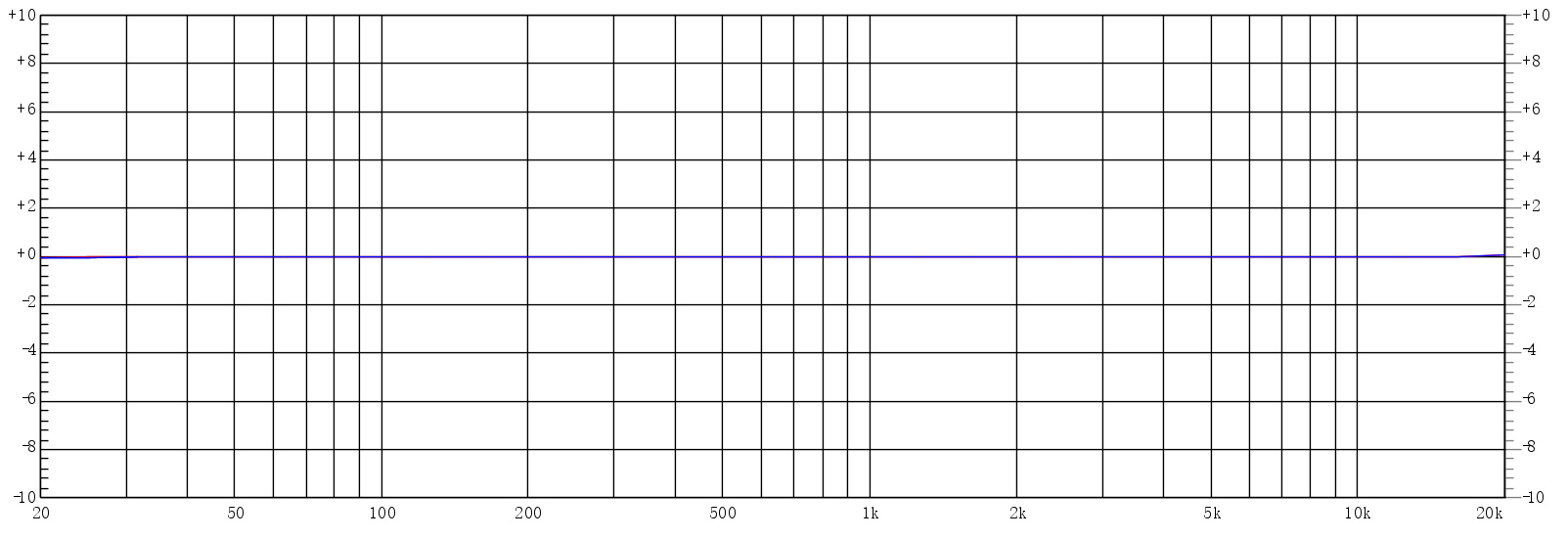

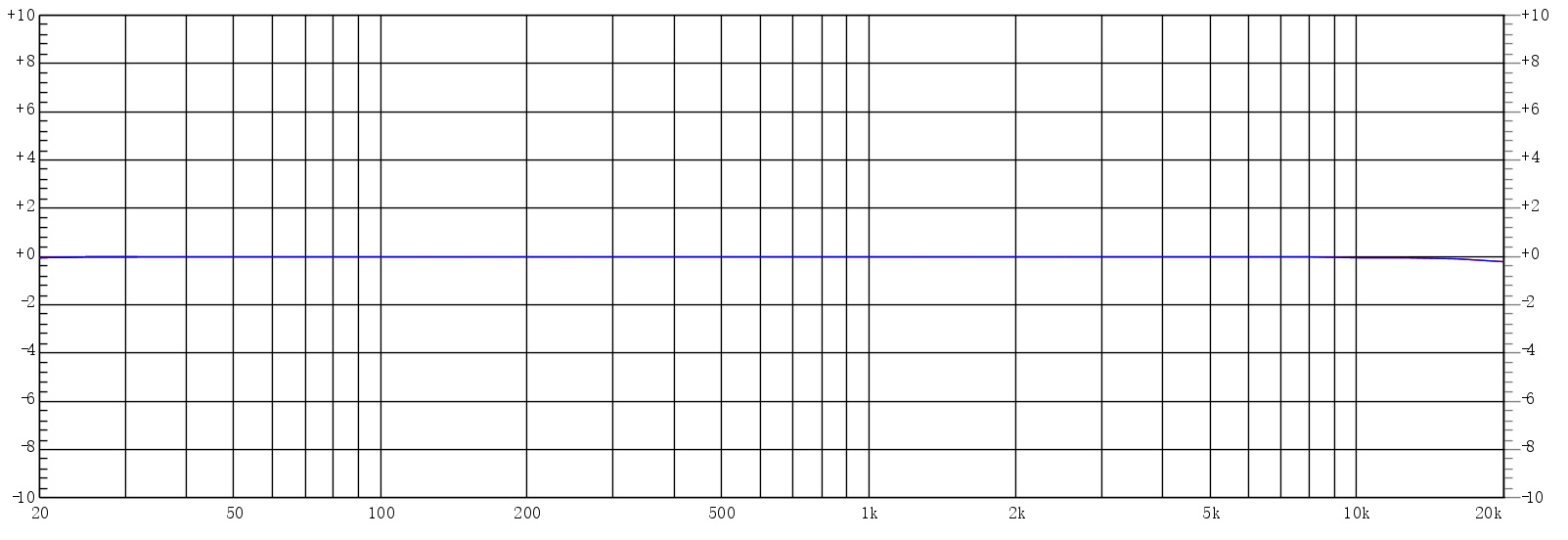

Frequency response curve 1
Test conditions: linear input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, single ended output (32Ω load)
红色：左声道；蓝色：右声道

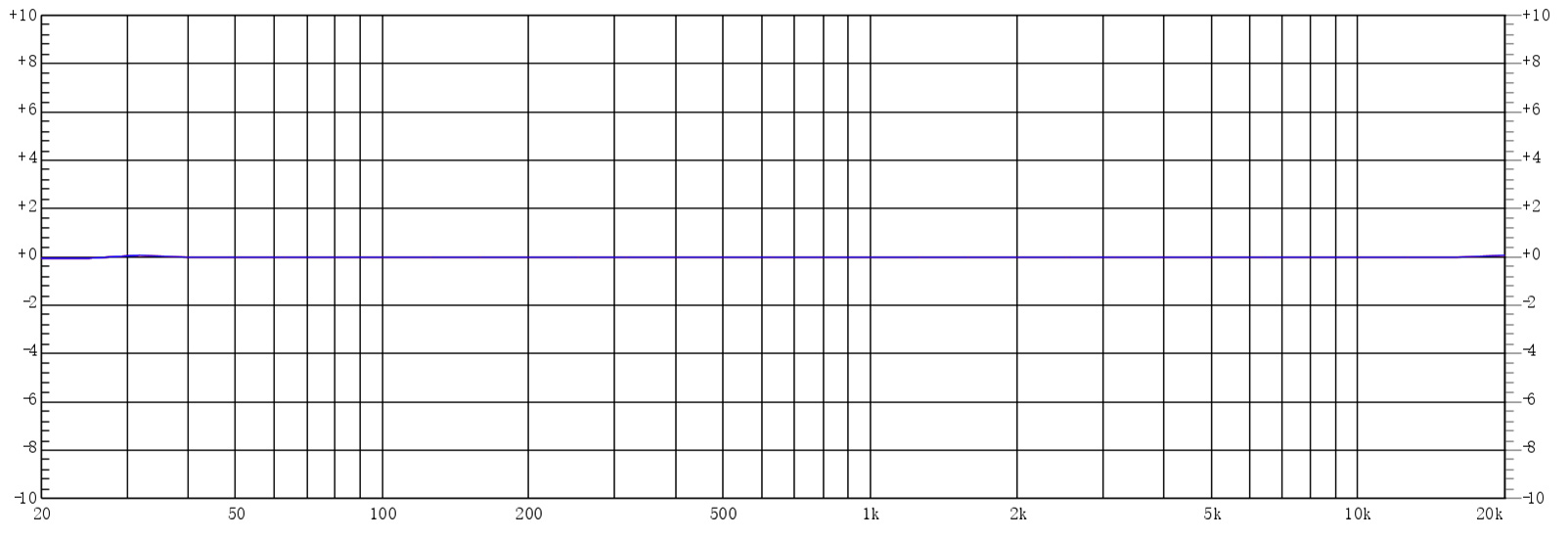

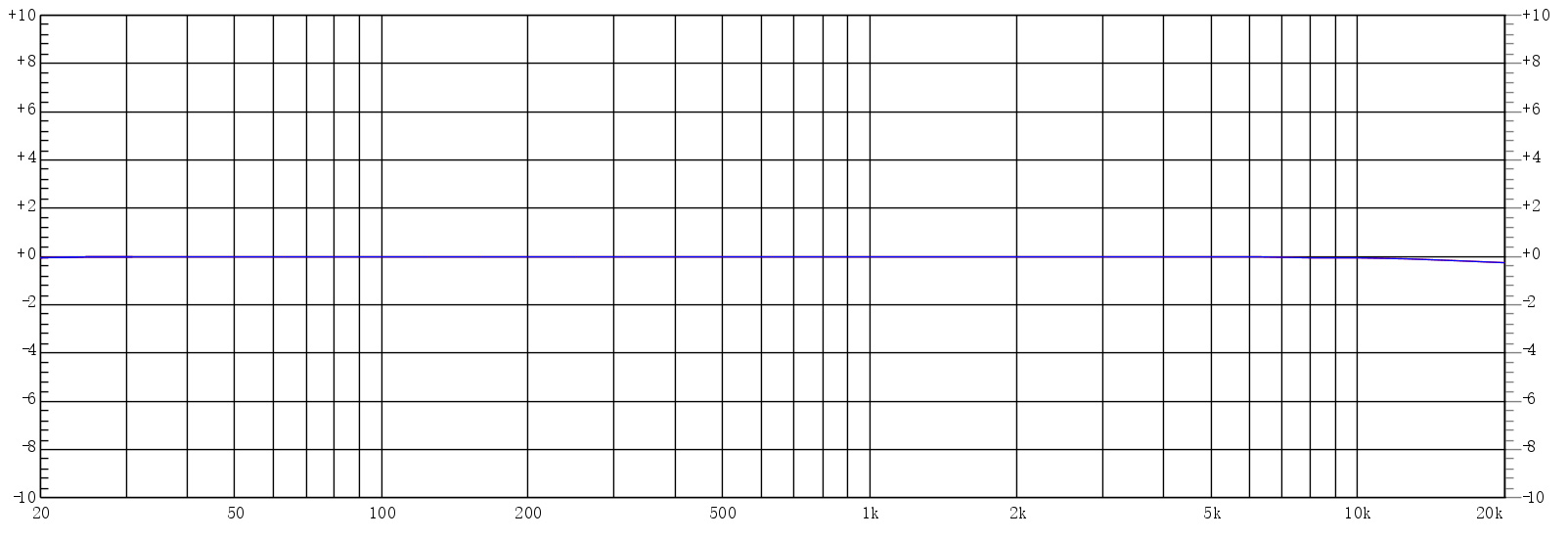

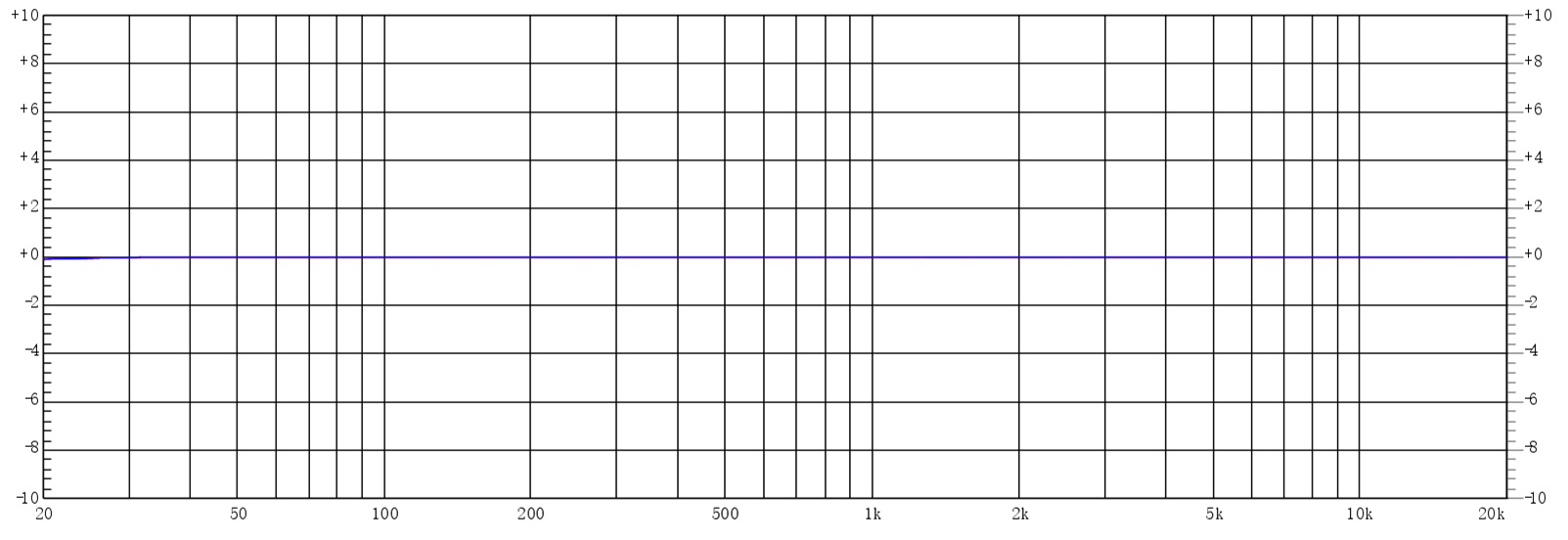

频率响应曲线2


Test conditions: linear input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, balanced output (32Ω load)

红色：左声道；蓝色：右声道

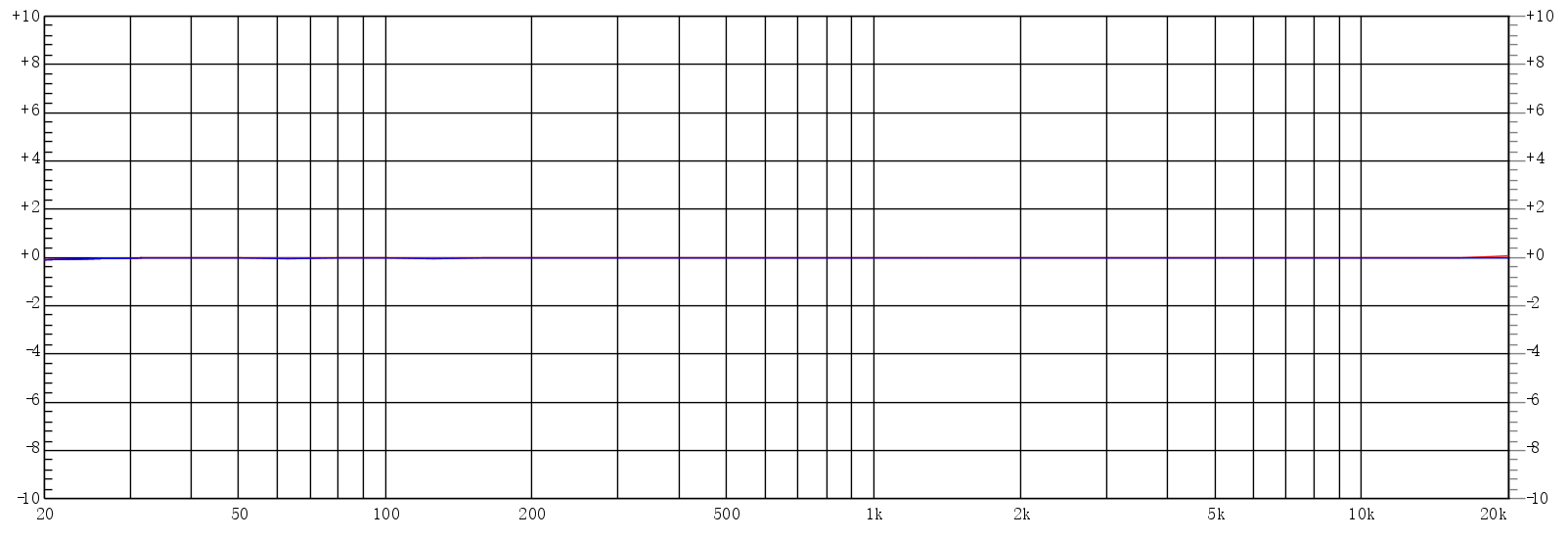

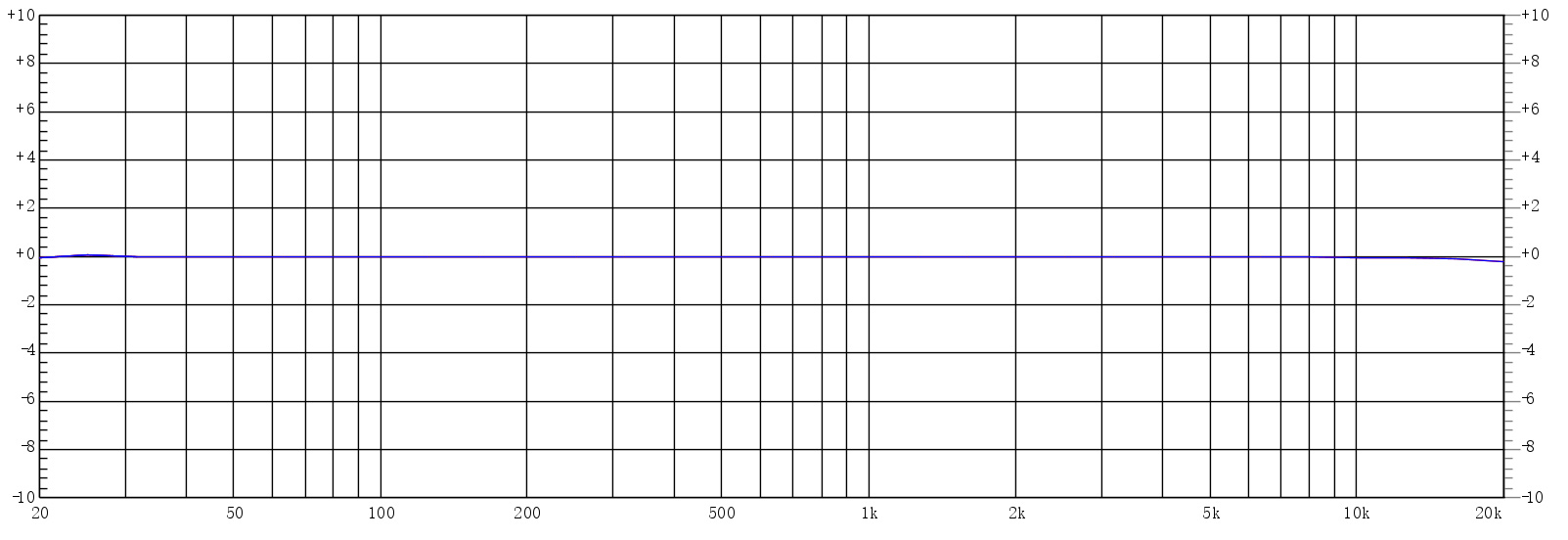

频率响应曲线3


Test conditions: 4.4mm balanced input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, single ended output (32 Ω load)

红色：左声道；蓝色：右声道

频率响应曲线4


Test conditions: 4.4mm balanced input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, balanced headphone output (32Ω load)

红色：左声道；蓝色：右声道

频率响应曲线5


Test conditions: coaxial/optical input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, single ended output (32Ω load)

红色：左声道；蓝色：右声道

频率响应曲线6


Test conditions: coaxial/optical input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, balanced headphone output (32Ω load)

红色：左声道；蓝色：右声道

频率响应曲线7


Test conditions: coaxial/optical input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, single-ended line output (10KΩ load)

红色：左声道；蓝色：右声道

频率响应曲线8


Test conditions: coaxial/optical input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, balanced line output (10KΩ load)

红色：左声道；蓝色：右声道

频率响应曲线9


Test conditions: USB DAC/BT input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, single ended output (32Ω load)

红色：左声道；蓝色：右声道

frequency response curve 10


Test conditions: USB DAC/BT input, -5dB sine signal, high gain, 20Hz-20kHz, balanced headphone output (32Ω load)

红色：左声道；蓝色：右声道

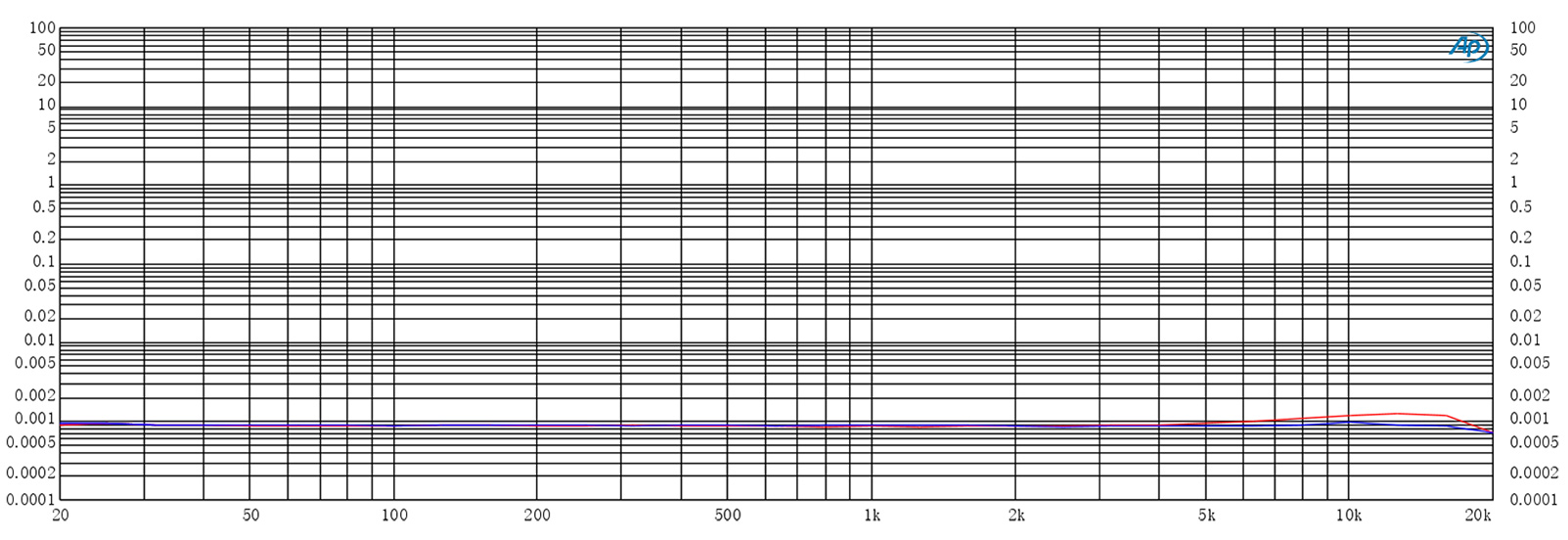

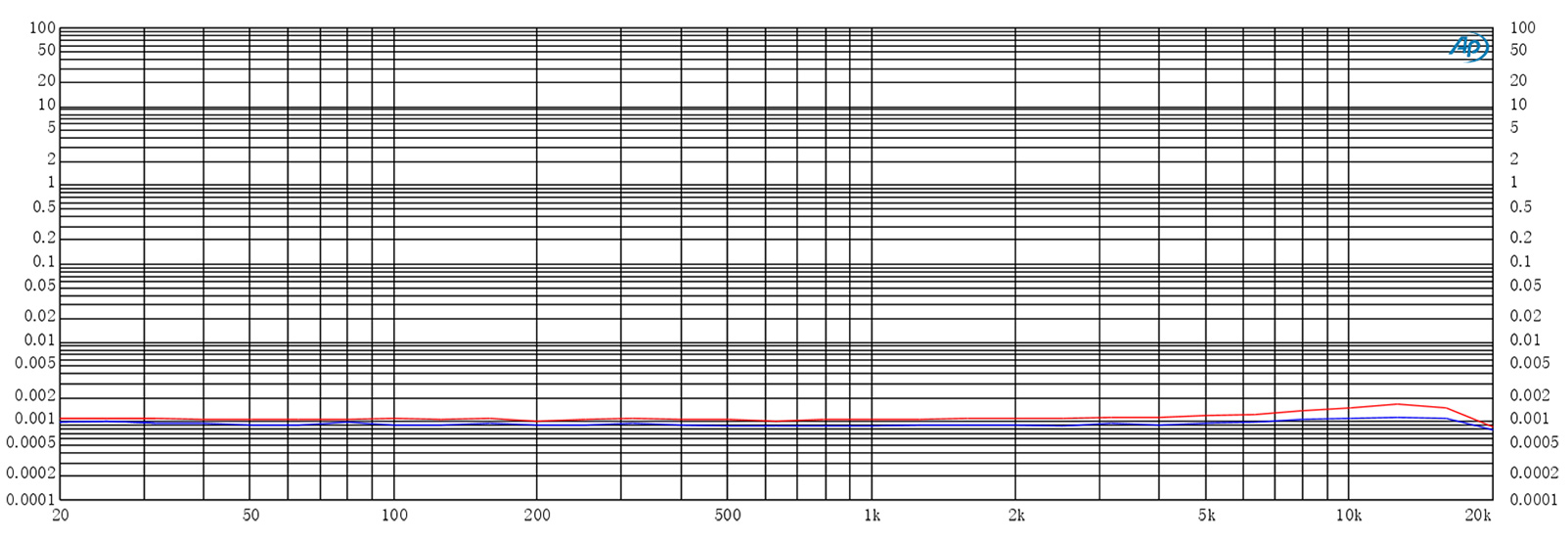

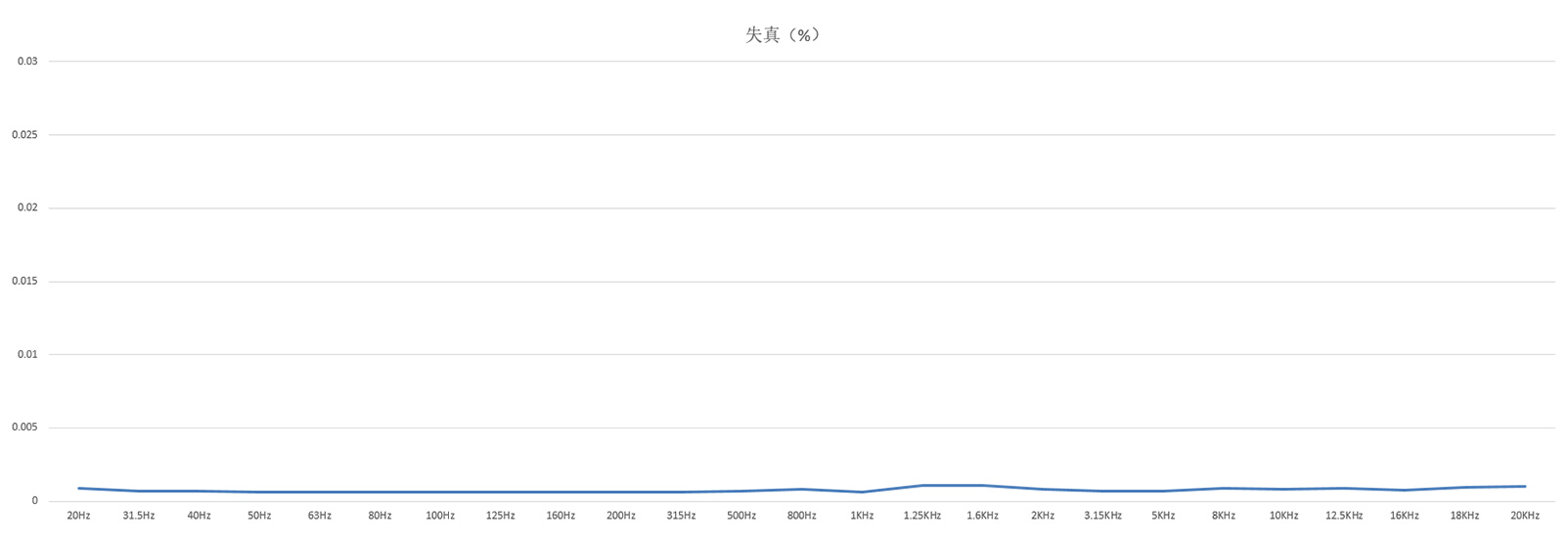

曲线失真图1.

Test conditions: linear input, Vin=480mVrms, high gain, single ended output (32Ω load)

红色：左声道；蓝色：右声道

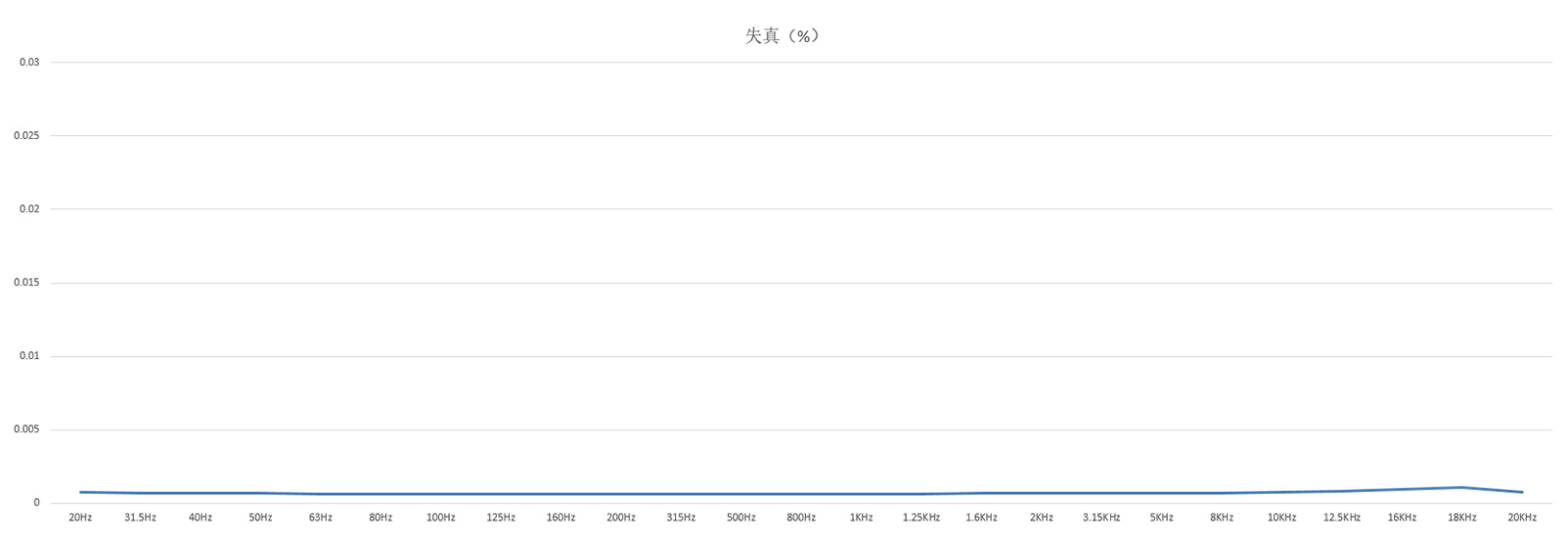

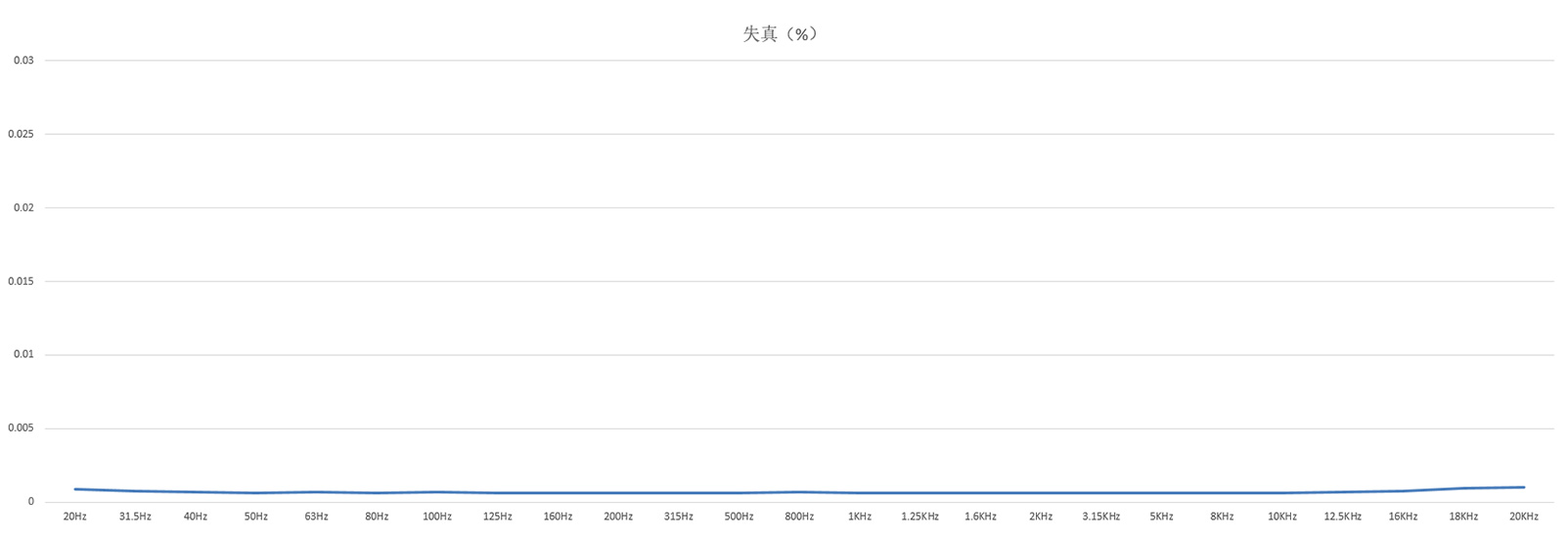

Distortion diagram of curves 9.

Test conditions: USB DAC, playback -3dB sinusoidal signal, high gain, 48kHz 20Hz-20kHz, single ended output (32Ω load)

红色：左声道；蓝色：右声道

Distortion diagram of curves 10.

Test conditions: USB DAC, playback -3dB sinusoidal signal, high gain, 48kHz 20Hz-20kHz, balanced headphone output (32Ω load)

红色：左声道；蓝色：右声道

Distortion diagram of curves 11.

Test conditions: USB DAC, playback -3dB sinusoidal signal, high gain, 48kHz 20Hz-20kHz, single-ended line output (10KΩ load)

红色：左声道；蓝色：右声道

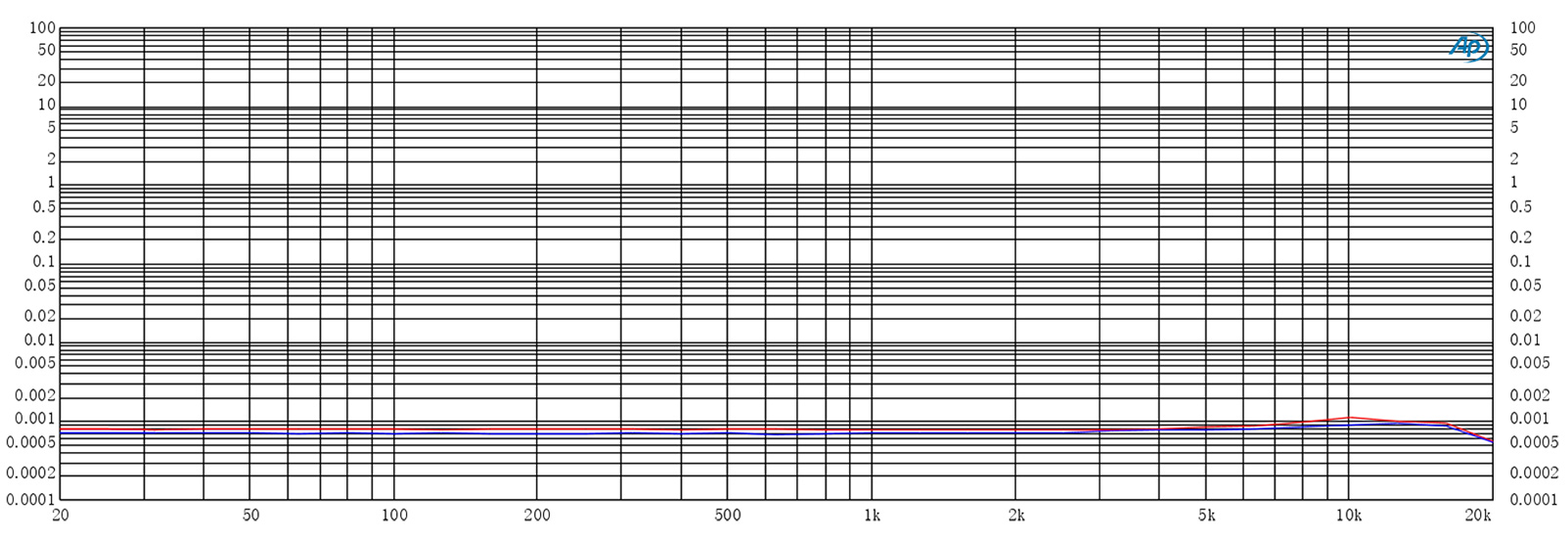

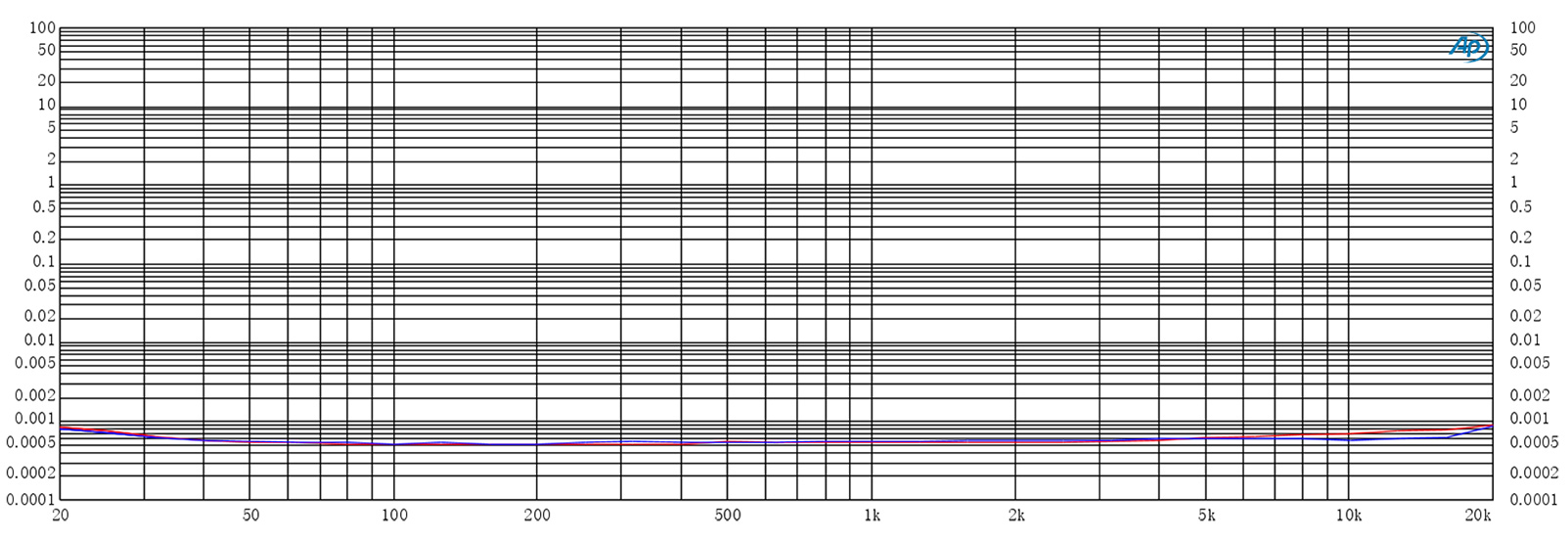

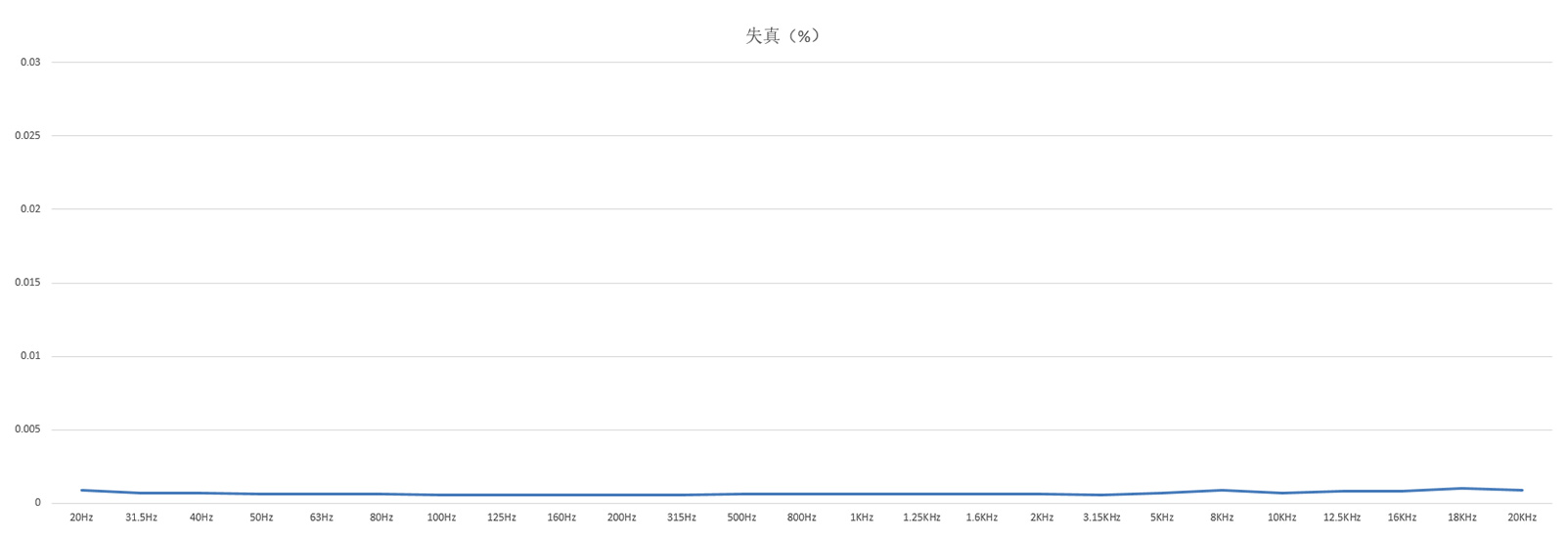

曲线失真图2.

Test conditions: linear input, Vin=480mVrms, high gain, balanced headphone output (32Ω load)

红色：左声道；蓝色：右声道

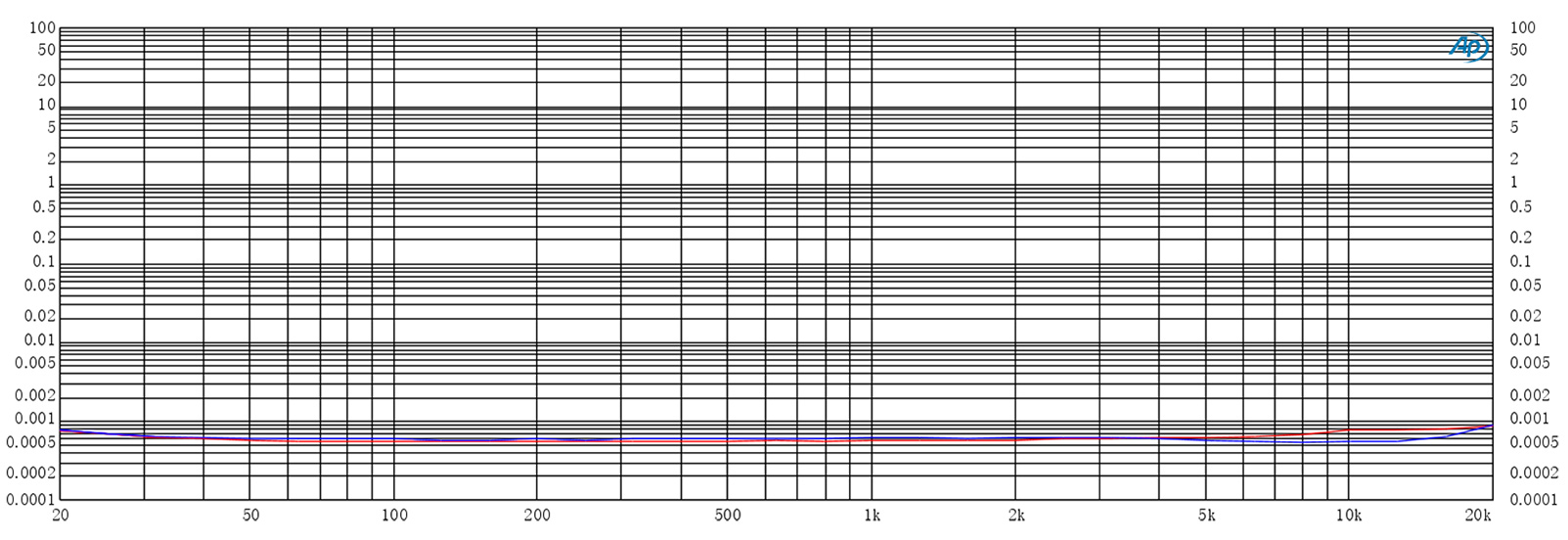

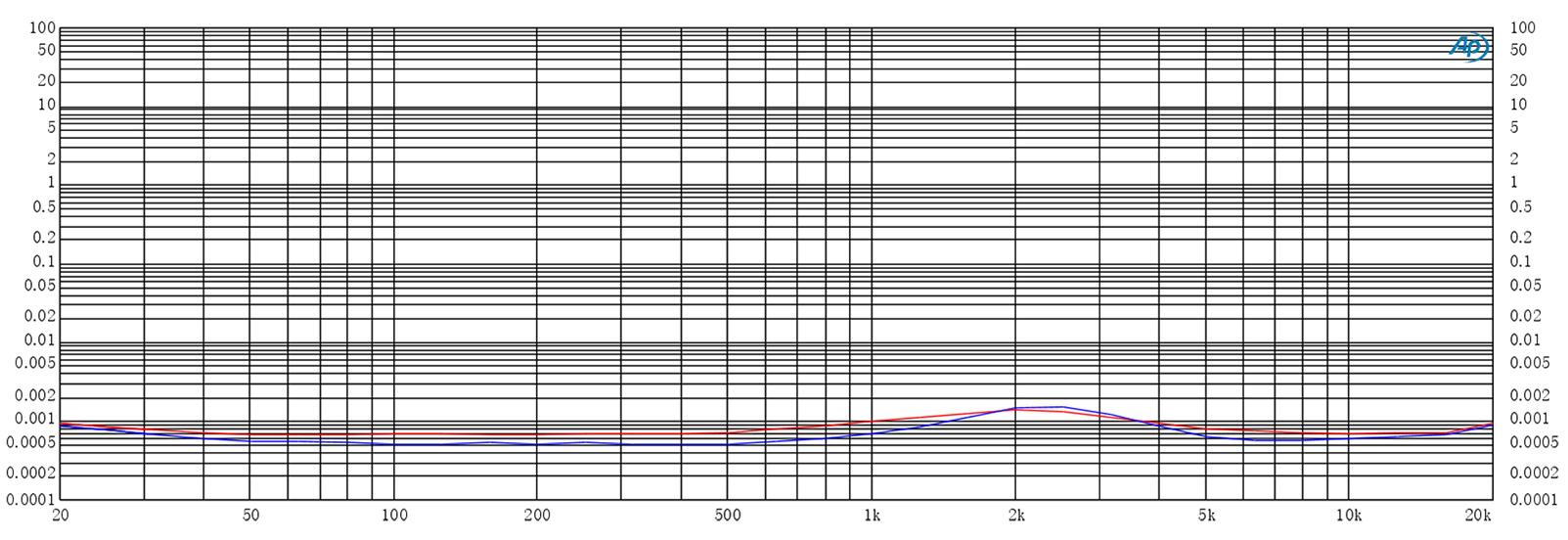

曲线失真图3.

Test conditions: 4.4mm balanced input, Vin=3Vrms, high gain, single ended output (32Ω load)

红色：左声道；蓝色：右声道

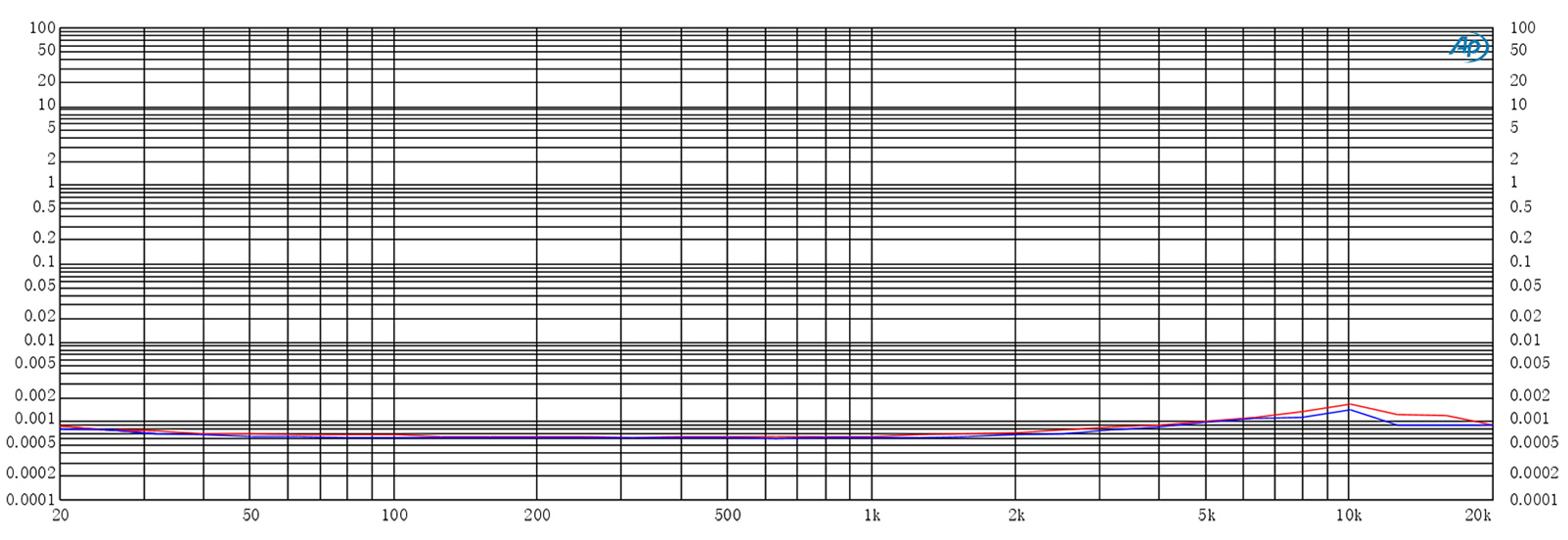

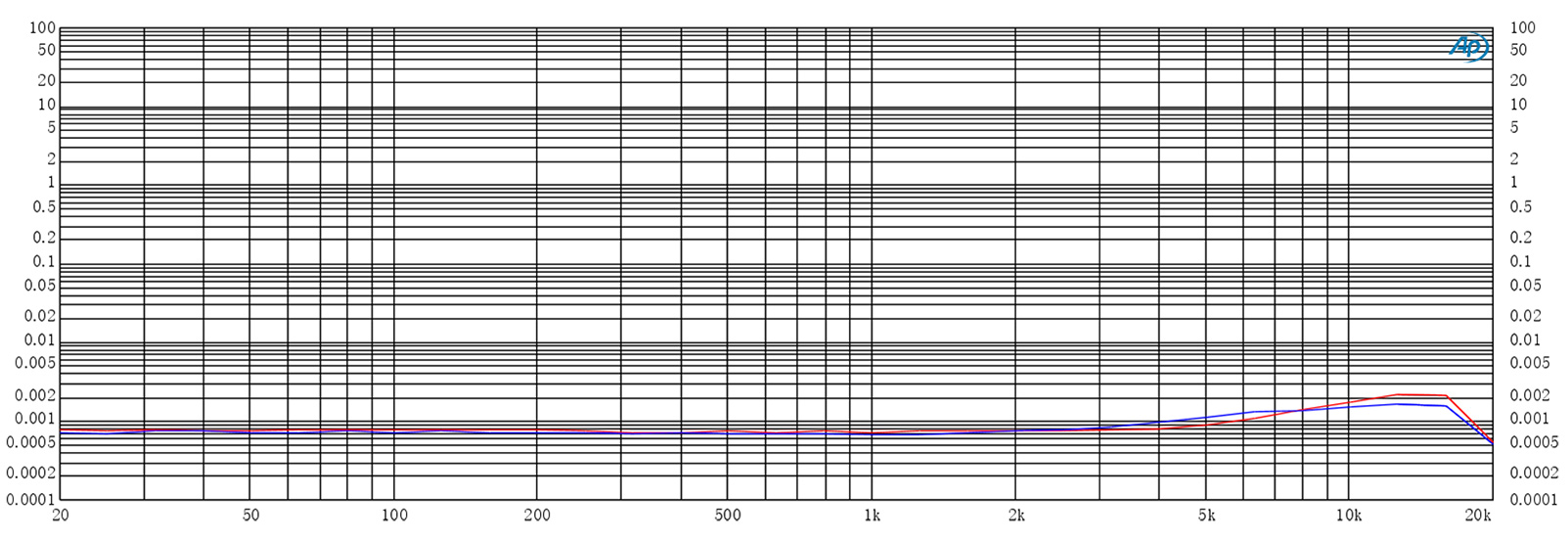

Distortion diagram of curves 4.

Test conditions: 4.4mm balanced input, Vin=2.4Vrms, high gain, balanced headphone output (32Ω load)

红色：左声道；蓝色：右声道

Distortion diagram of curves 5.

Test conditions: coaxial/optical input, Vin=480mVrms, high gain, single ended output (32Ω load)

红色：左声道；蓝色：右声道

Distortion diagram of curves 6.

Test conditions: coaxial/optical input, Vin=480mVrms, high gain, balanced headphone output (32Ω load)

红色：左声道；蓝色：右声道

Distortion diagram of curves 7.

Test conditions: coaxial/optical input, Vin=0.8Vrms, high gain, single-ended line output (10KΩ load)

红色：左声道；蓝色：右声道

Distortion diagram of curves 8.

Test conditions: coaxial/optical input, Vin=700mVrms, high gain, balanced line output (10KΩ load)

红色：左声道；蓝色：右声道

frequency response curve 11


Test conditions: USB DAC/BT input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, single-ended line output (10KΩ load)

红色：左声道；蓝色：右声道

Frequency response curve 12


Test conditions: USB DAC/BT input, -5dB sinusoidal signal, high gain, 20Hz-20kHz, balanced line output (10KΩ load)

红色：左声道；蓝色：右声道

Distortion diagram of curves 12.

Test conditions: USB DAC, playback -3dB sinusoidal signal, high gain, 48kHz 20Hz-20kHz, balanced line output (10KΩ load)

红色：左声道；蓝色：右声道

基本规格
名称/型号 K9 Pro 硬件方案

DAC: AK4499, USB: XMOS XUF208, Bluetooth: QCC5124, LPF: OPA1612 * 2,

volume IC: NJU72315 * 2, AMP: THX AAA788+ * 2, linear transformer
颜色 黑色 卷滚动 电位器+ ADC采样
重量 ≈2750g 声道平衡 L12 ~ R12 (0.5dB/级)
增益 L/M/H 蓝牙格式指示 支持
卓苧控制 支持 采样率指示 支持
固件升级 System firmware and Bluetooth version can be upgraded via USB 深度待机 Long press the multi-function button for about 3s
Low battery reminder / 尺寸 ≈200×224.5×76mm
蓝牙传输 / Bluetooth receiver (5.0) AAC/SBC/aptX/aptX LL/aptX HD/LDAC/atpX自适应
蓝牙格式指示灯 SBC ：蓝色， AAC ：青色， aptX HD ：黄色， aptX ：紫色， aptX LL ：紫色， LDAC ：白色， atpX自适应：绿色 Charging indicator /
支持的最大采样率 384kHz-32bit/DSD256（USB DAC） 推荐耳机阻抗 16~600 Ω
192kHz-24bit (coaxial)
96KHz-24bit (optical)
按钮和界面
按键 Physical key + toggle switch USB Type-C, USB B (data transmission)
Single-ended line input interface RCA插座 Balanced line input interface 4.4mm balanced socket
Spdif in 光纤插座 数字同轴输入接口 RCA插座
Balanced output interface 4.4mm socket, XLR4 balanced socket 耳机输出接口 Standard 6.35 mm socket
平衡线输出接口 XLR3 balanced socket 单端线路输出接口 RCA插座
功率参数
电源 AC 110-115V~/AC 220-230V~ （Recommended） 电池容量 /
充电时间 / PO battery life /
音频参数
Single-ended line output performance parameters
THD+N ＜0.0007%(1kHz/10kΩ/dbA) SNR ≥ 123dB (dbA)
串扰 ≥110dB (1kHz/10kΩ) 本底噪声 ＜ 1.9μV （ dbA ）
频率响应 20Hz ~ 20kHz (-3dB) 产线等级 2.5Vrms (1kHz/10kΩ)
Balanced line output performance parameters
THD+N ＜0.0004%(1kHz/10kΩ/dbA) SNR ≥128dB (dbA)
串扰 ≥123dB (1kHz/10kΩ) 本底噪声 ＜ 1.9μV （ dbA ）
频率响应 20Hz ~ 20kHz (-3dB) 产线等级 5Vrms (1kHz/10kΩ)
Single-ended headphone output performance parameters（6.35mm）
连续无失真输出功率1 ≥1.1W（16Ω / THD+N＜1%， AUX IN) 输出阻抗 ＜ 1Ω （ 32Ω ）
连续无失真输出功率2 ≥2W（32Ω /THD+N＜1%，AUX IN) 串扰 ≥75dB (1 kHz/32Ω，AUX IN)
连续无失真输出功率3 ≥278mW（300Ω / THD+N＜1%，AUX IN) THD+N ＜0.0005% (1 kHz/32Ω/dbA)
本底噪声 ＜2μV（dbA） SNR ≥ 123dB (dbA)
频率响应 20 Hz~20kHz (-3dB) 输出电压 ＞26Vp-p
Balanced headphone output performance parameters（4.4mm/XLR4）
连续无失真输出功率1 ≥1.1W（16Ω / THD+N＜1%，AUX IN) 输出阻抗 ＜ 1Ω （ 32Ω ）
连续无失真输出功率2 ≥2W（32Ω /THD+N＜1%，AUX IN) 串扰 ≥114dB (1 kHz，AUX IN)
连续无失真输出功率3 ≥1.1W（300Ω / THD+N＜1%，AUX IN) THD+N ＜0.0004% (1 kHz/32Ω/dbA)
本底噪声 ＜3μV（dbA） SNR ≥ 123dB (dbA)
频率响应 5Hz~50kHz (-3dB) 输出电压 ＞51Vp-p
