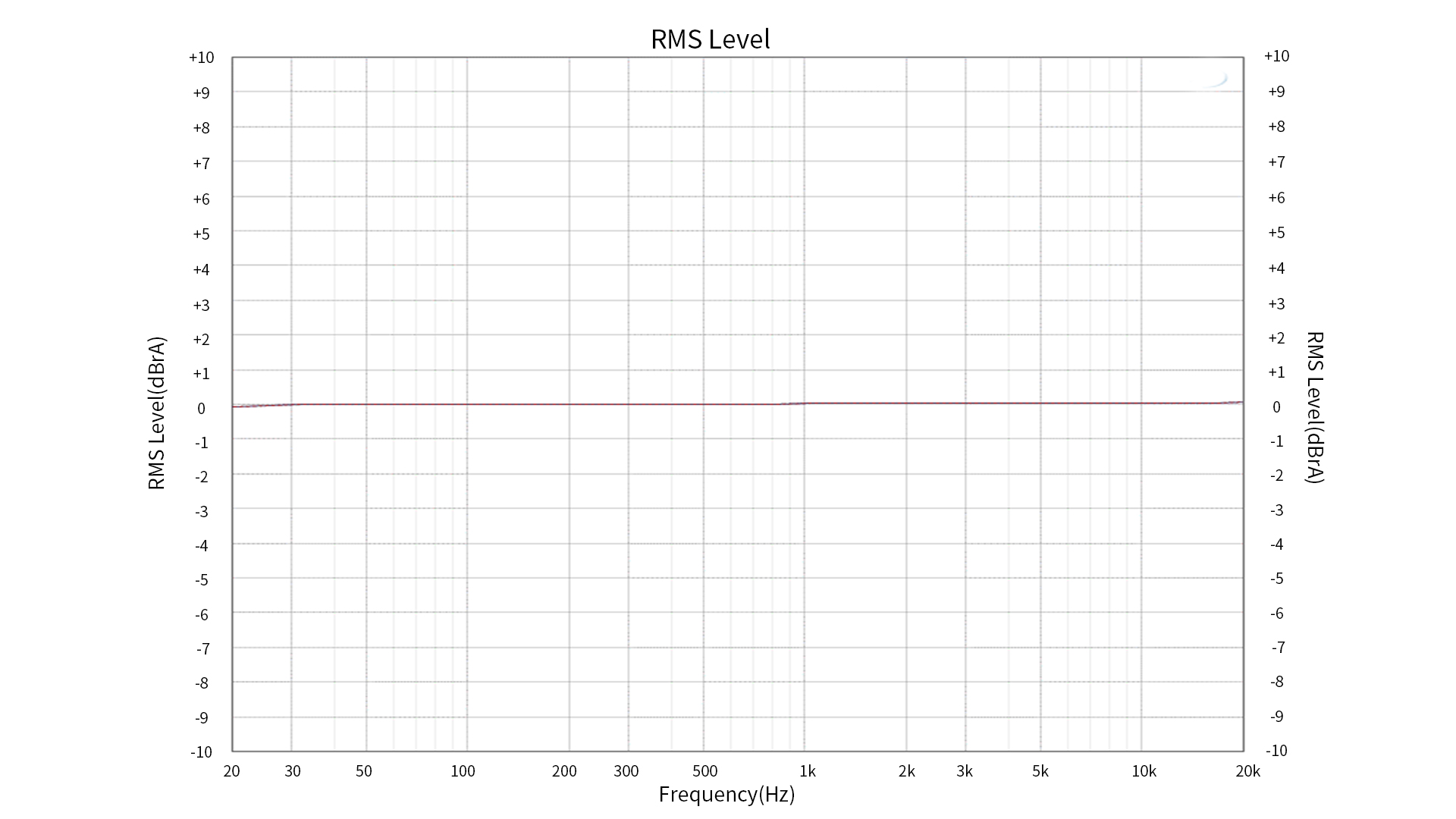

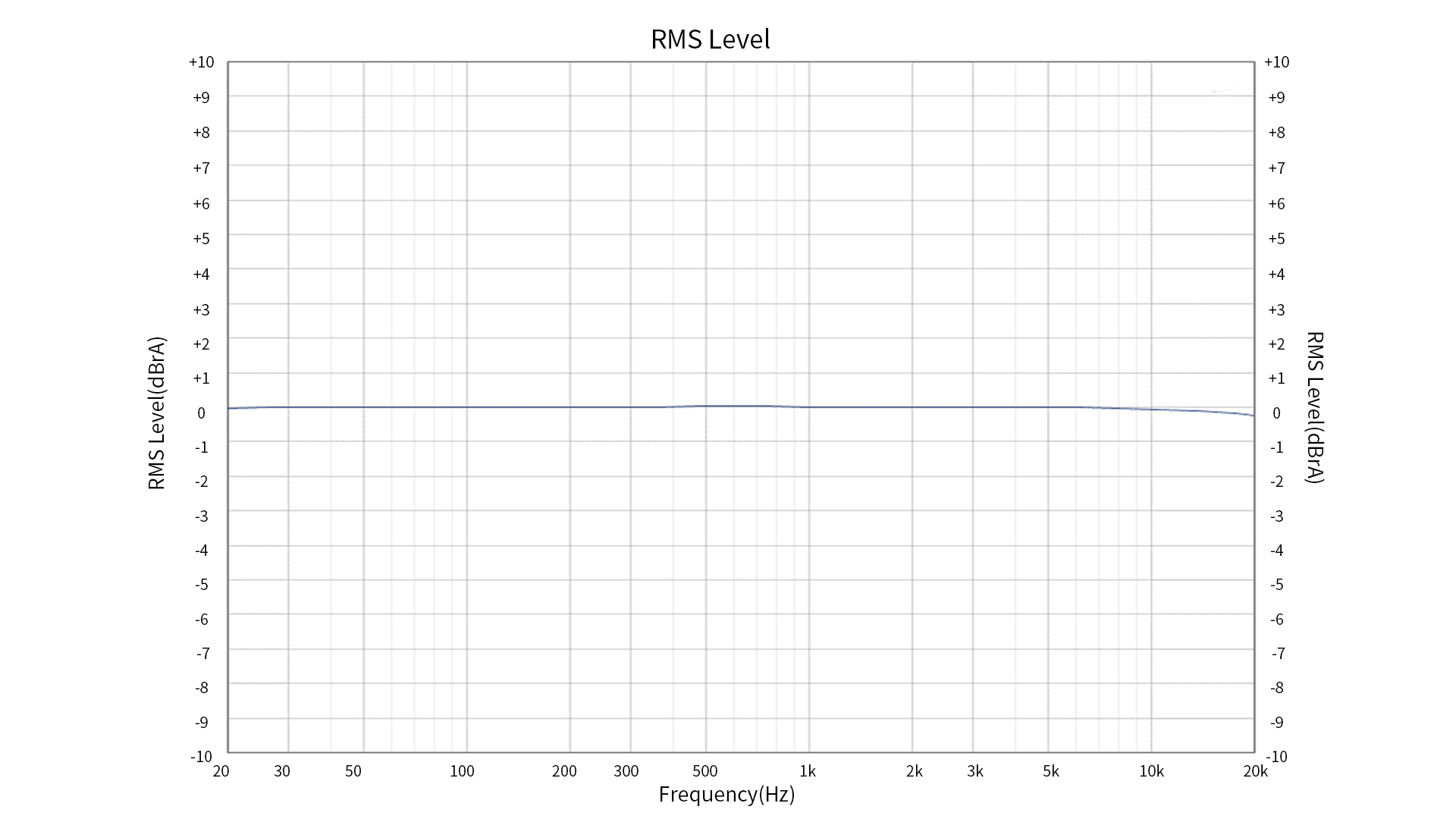

频率响应曲线1


Test conditions: USB input, -5dB sinusoidal signal, high gain, 20Hz-20kHz,6.35 headphone output (32 Ω load)
红色：左声道；蓝色：右声道

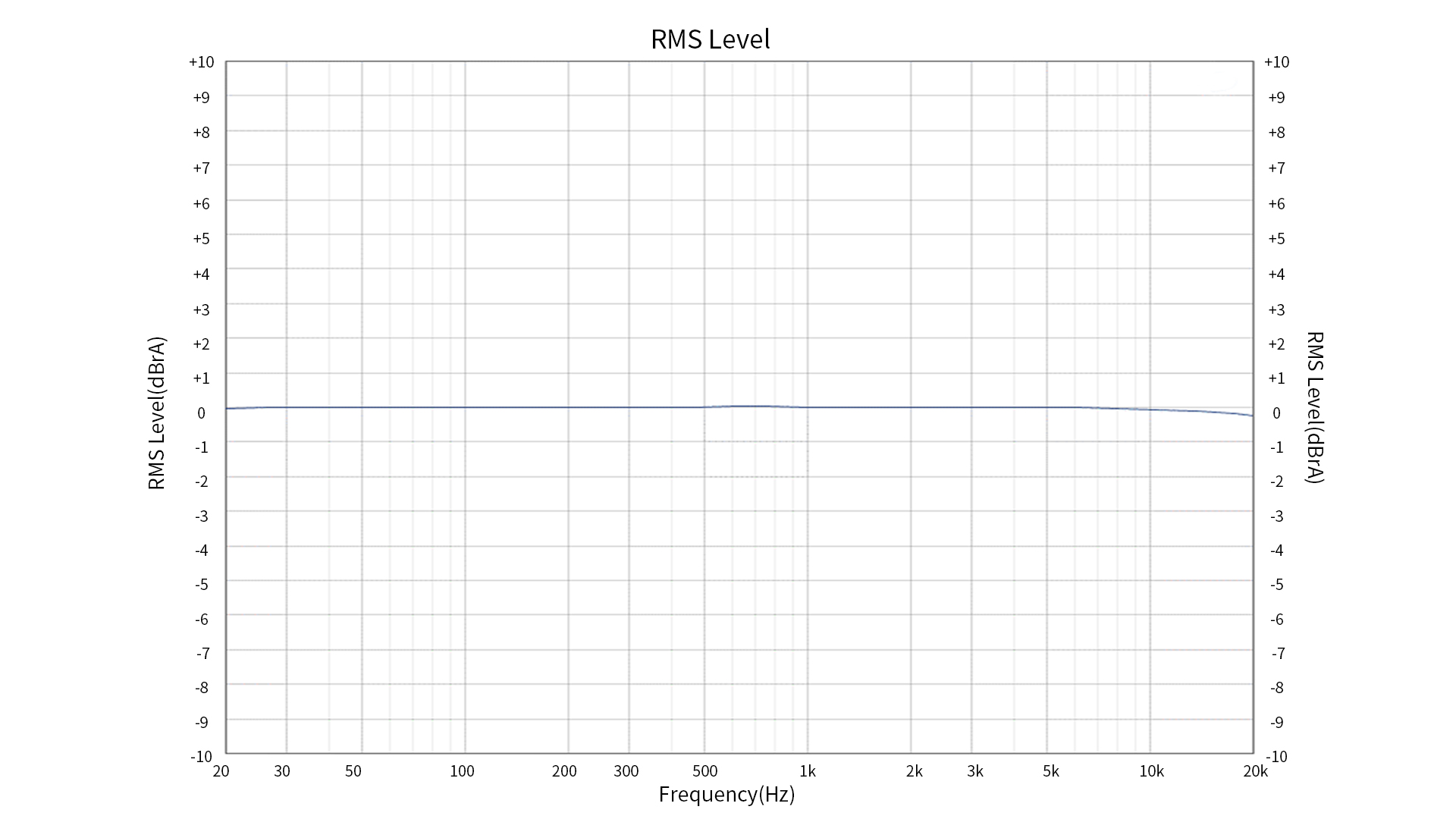

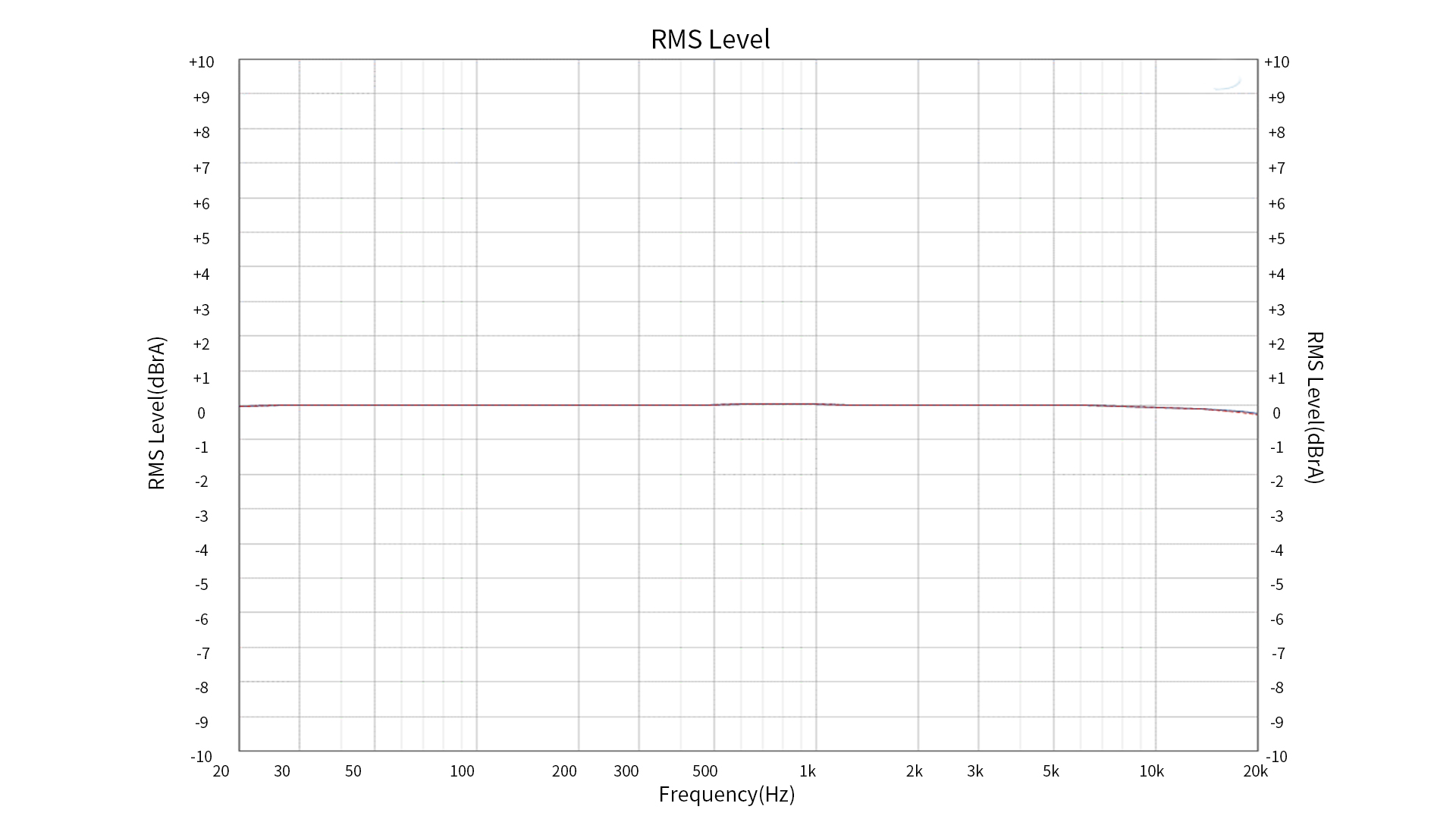

频率响应曲线2


Test conditions: USB input, -12dB sinusoidal signal, high gain, 20Hz-20KHz,4.4mm/XLR balanced output (32 Ω load)

红色：左声道；蓝色：右声道

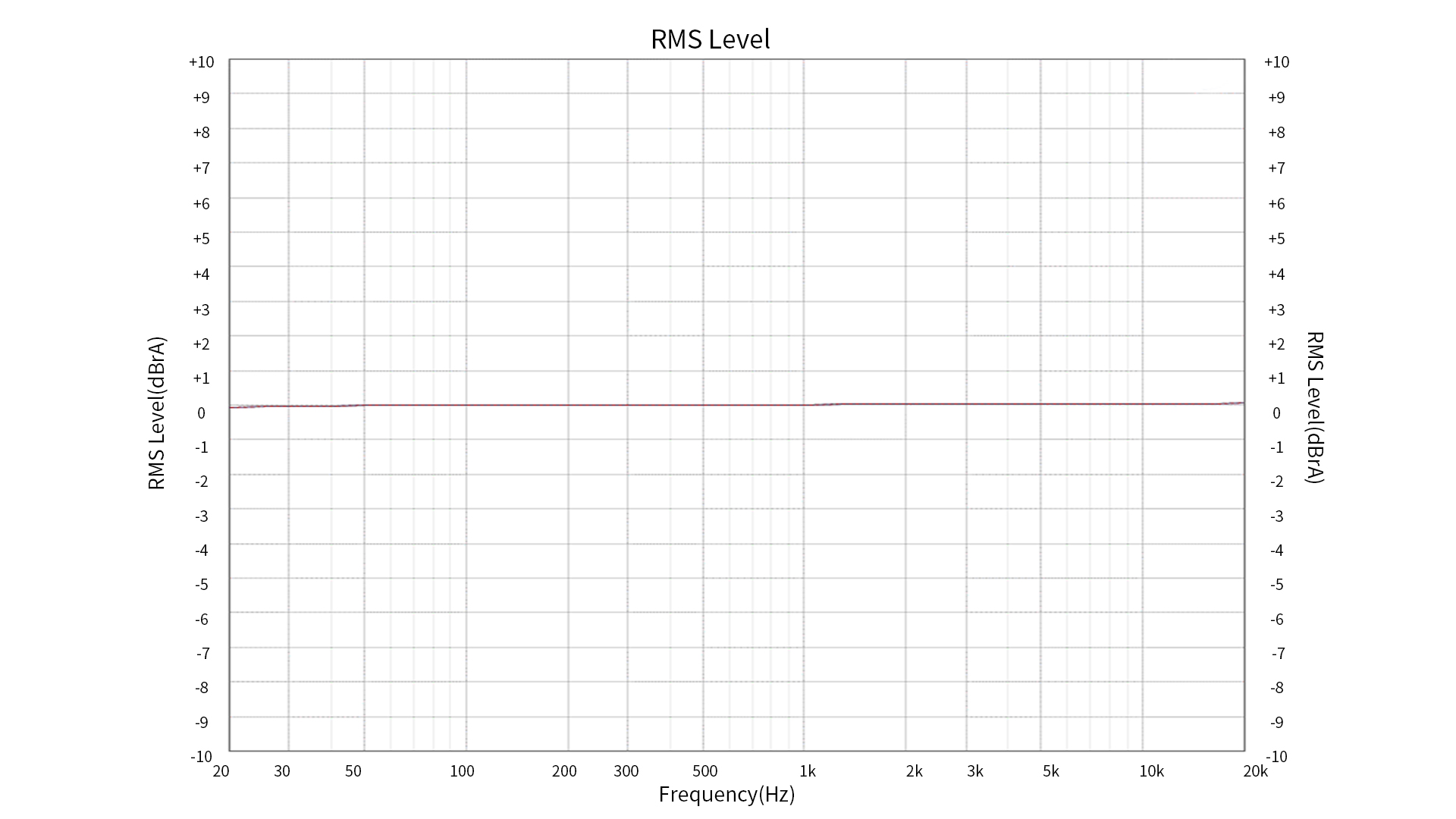

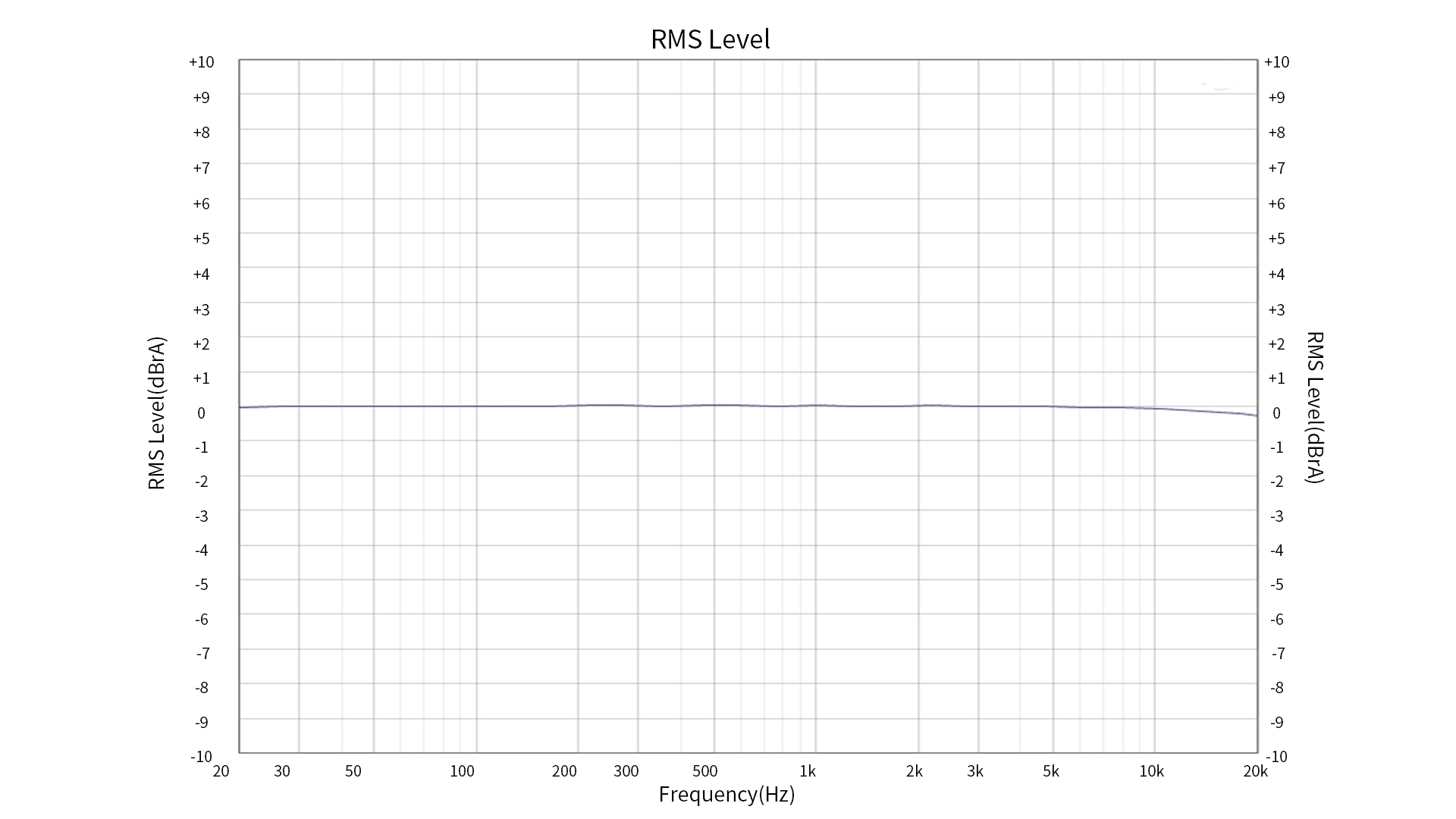

频率响应曲线3


Test conditions: USB input, -5dB sinusoidal signal, high gain, 20Hz-20KHz,RCA line output (10KΩ load)

红色：左声道；蓝色：右声道

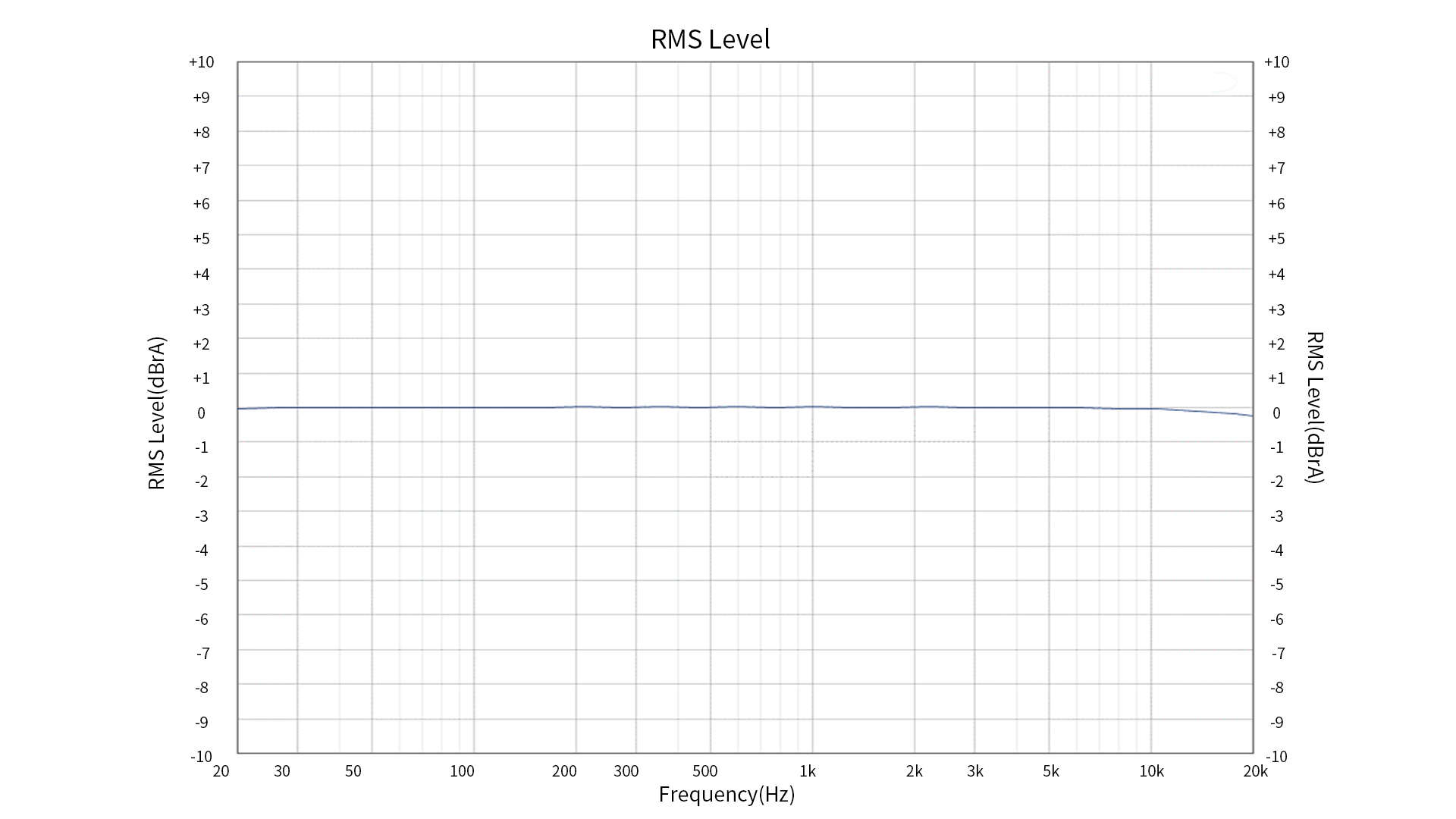

频率响应曲线4


Test conditions: USB input, -5dB sinusoidal signal, high gain, 20Hz-20KHz,XLR balanced line output (10KΩ load)

红色：左声道；蓝色：右声道

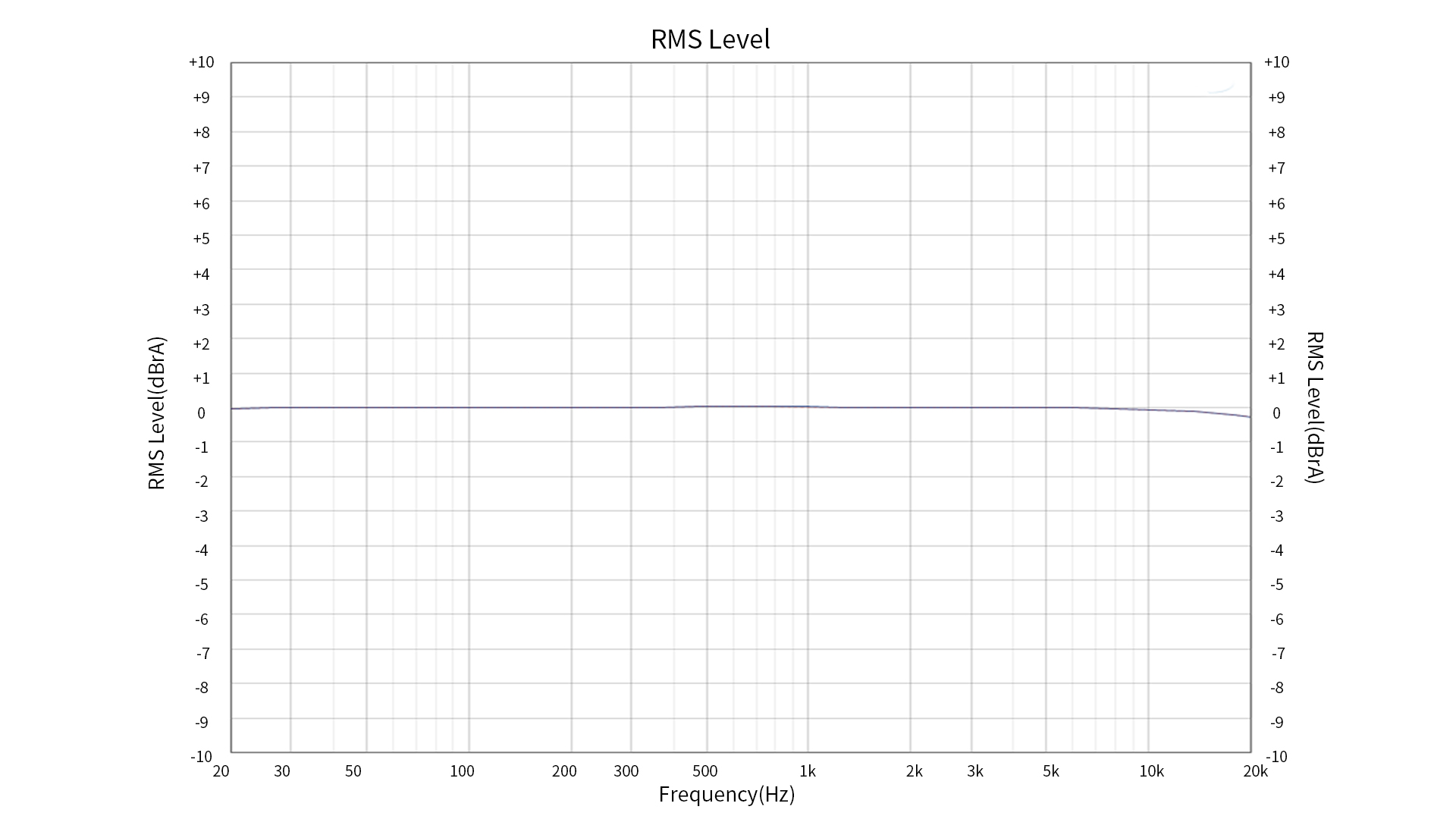

频率响应曲线5


Test conditions: coaxial input, -5dB sinusoidal signal, high gain, 20Hz-20kHz,6.35 headphone output (32 Ω load)

红色：左声道；蓝色：右声道

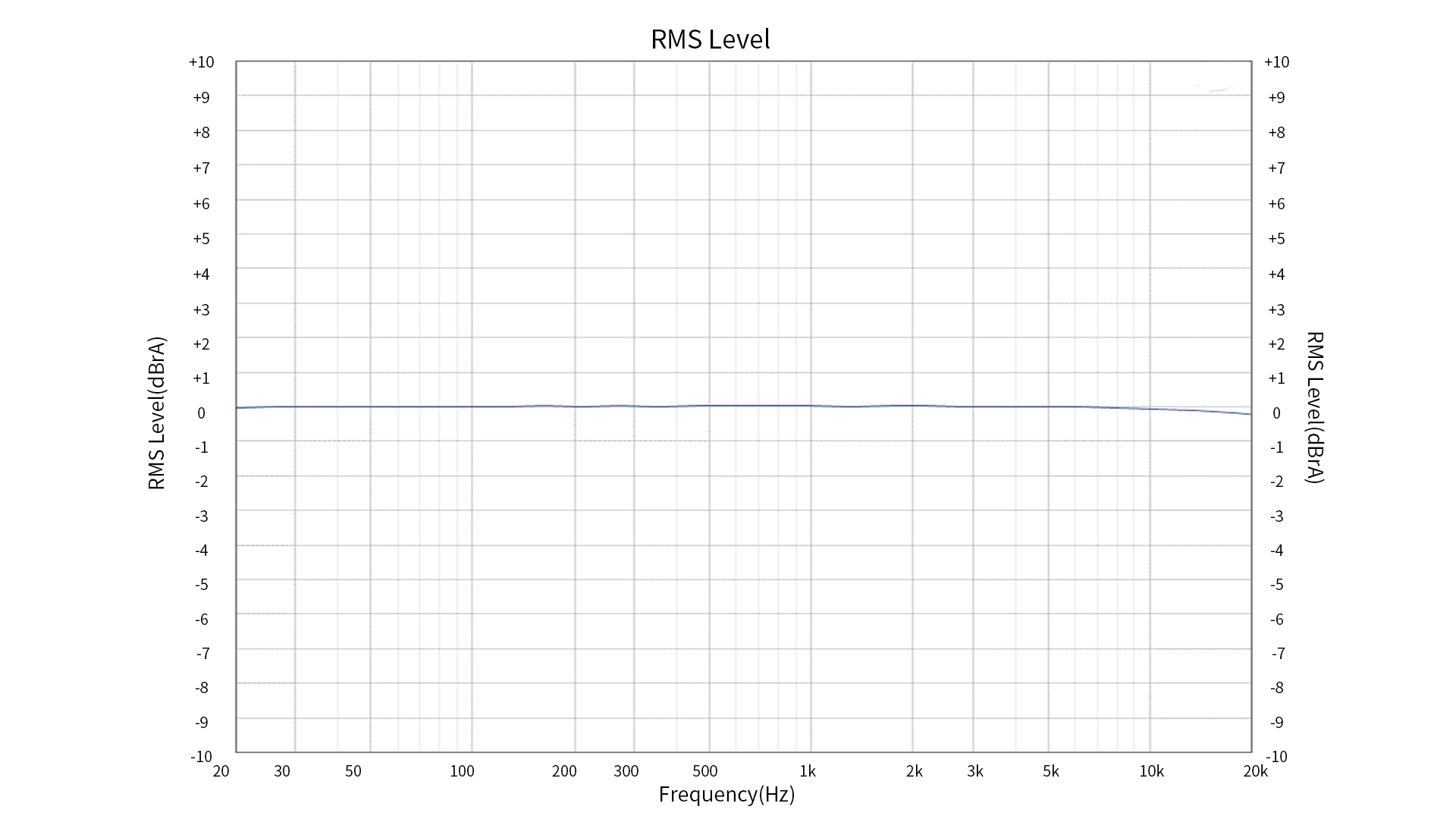

频率响应曲线6


Test conditions: coaxial input, -12dB sinusoidal signal, high gain, 20Hz-20KHz,4.4mm/XLR balanced output (32 Ω load)

红色：左声道；蓝色：右声道

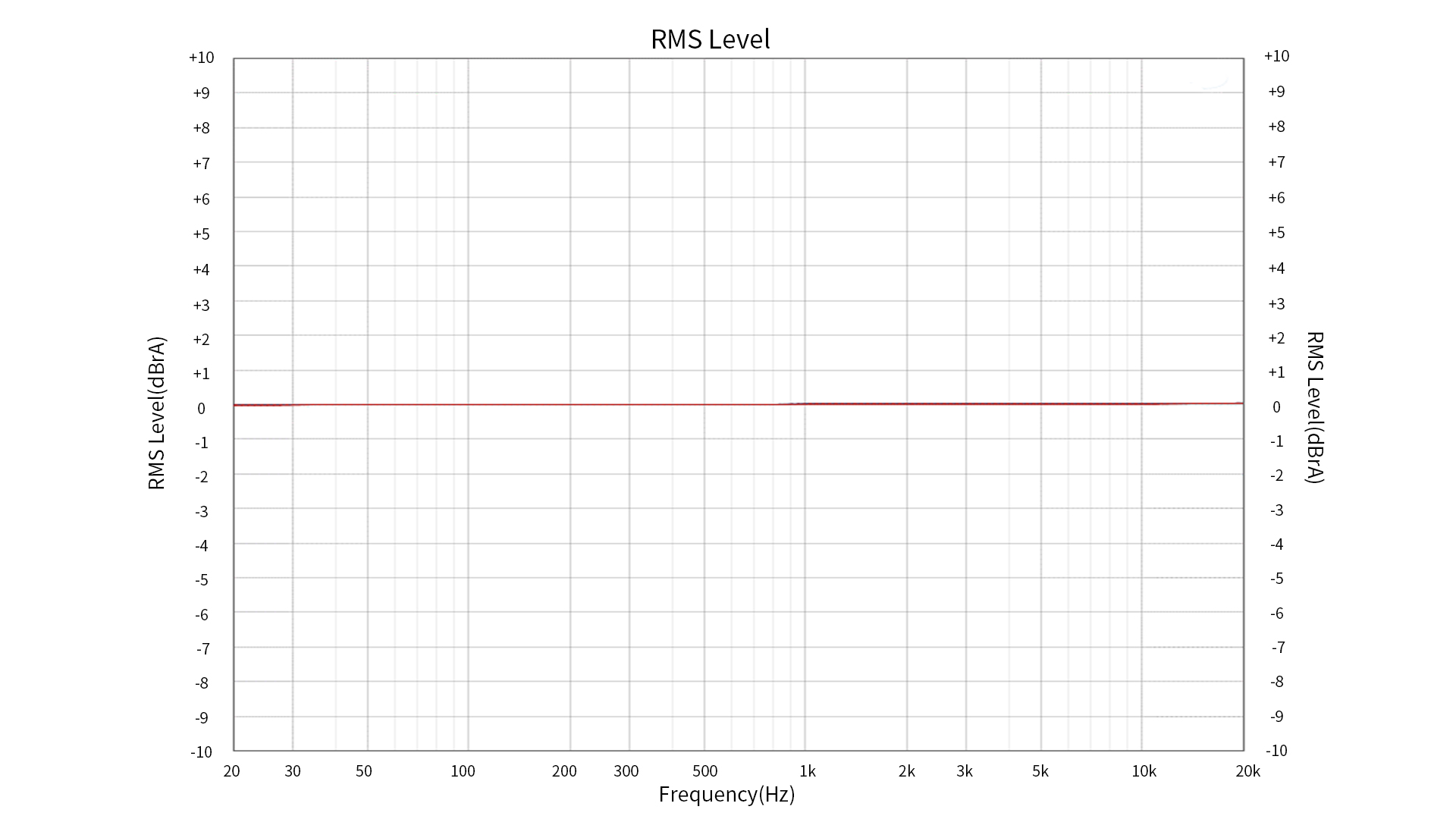

频率响应曲线7


Test conditions: coaxial input, -5dB sinusoidal signal, high gain, 20Hz-20KHz,RCA line output (10KΩ load)

红色：左声道；蓝色：右声道

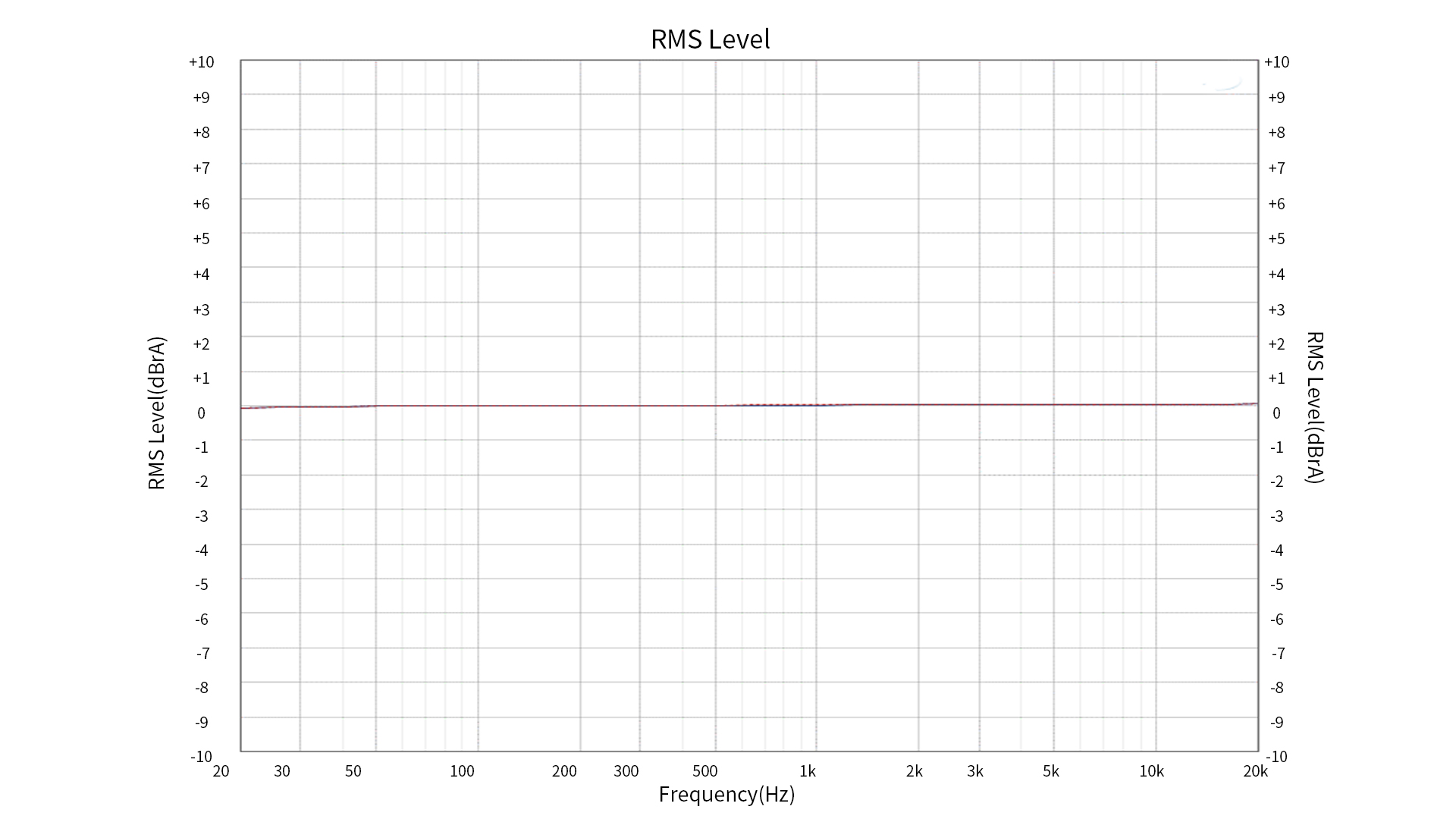

频率响应曲线8

Test conditions: coaxial input, -5dB sinusoidal signal, high gain, 20Hz-20KHz,XLR balanced line output (10KΩ load)

红色：左声道；蓝色：右声道

频率响应曲线9


Test conditions: optical input, -5dB sinusoidal signal, high gain, 20Hz-20kHz,6.35 headphone output (32 Ω load)

红色：左声道；蓝色：右声道

Frequency response curve 10


Test conditions: optical input, -12dB sinusoidal signal, high gain, 20Hz-20KHz,4.4mm/XLR balanced output (32 Ω load)

红色：左声道；蓝色：右声道

Frequency response curve 13


Test conditions: RCA line input, 1.6Vrms sinusoidal signal, high gain, 20Hz-20kHz,6.35 headphone output (32 Ω load)

红色：左声道；蓝色：右声道

Frequency response curve 14


Test conditions: RCA line input, 600mV sinusoidal signal, high gain, 20Hz-20KHz,4.4mm/XLR balanced output (32 Ω load)

红色：左声道；蓝色：右声道

Frequency response curve 15


Test conditions: 4.4 balanced line input, 3Vrms sinusoidal signal, high gain, 20Hz-20kHz,6.35 headphone output (32 Ω load)

红色：左声道；蓝色：右声道

Frequency response curve 16


Test conditions: 4.4 balanced line input, 1.5Vrms sinusoidal signal, high gain, 20Hz-20KHz,4.4mm/XLR balanced output (32 Ω load)

红色：左声道；蓝色：右声道

Frequency response curve 11


Test conditions: Optical input, -5dB sinusoidal signal, high gain, 20Hz-20KHz,RCA line output (10KΩ load)

红色：左声道；蓝色：右声道

Frequency response curve 12


Test conditions: Optical input, -5dB sinusoidal signal, high gain, 20Hz-20KHz,XLR balanced line output (10KΩ load)

红色：左声道；蓝色：右声道

基本规格
名称/型号 K9 Pro ESS 硬件方案

DAC: ES9038PRO*2, USB: XMOS XUF208, Bluetooth: QCC5124, LPF: OPA1612 * 2,

volume IC: NJU72315 * 2, AMP: THX AAA 788+ * 2, linear transformer：THAILIN/BingZi
颜色 黑色 卷滚动 电位器+ ADC采样
重量 ≈2750g 声道平衡 L12 ~ R12 (0.5dB/级)
增益 L/M/H 卓苧控制 支持
蓝牙格式指示 支持 采样率指示 支持
固件升级 System firmware and Bluetooth version can be upgraded via USB 深度待机 Long press the multi-function button for about 3s
Low battery reminder / 尺寸 ≈200x224.5x72mm (excluding feet)
蓝牙传输 / Bluetooth receiver (5.0) AAC/SBC/aptX/aptX LL/aptX HD/LDAC/atpX自适应
蓝牙格式指示灯 SBC ：蓝色， AAC ：青色， aptX HD ：黄色， aptX ：紫色， aptX LL ：紫色， LDAC ：白色， atpX自适应：绿色 Charging indicator /
支持的最大采样率 384kHz-32bit/DSD256（USB DAC） 推荐耳机阻抗 16~600 Ω
192kHz-24bit (coaxial)
96KHz-24bit (optical)
按钮和界面
按键 Physical key + toggle switch USB Type-C, USB B (data transmission)
Single-ended line input interface RCA插座 Balanced line input interface 4.4mm balanced socket
Spdif in 光纤插座 数字同轴输入接口 RCA插座
Balanced output interface 4.4mm socket, XLR4 balanced socket 耳机输出接口 Standard 6.35 mm socket
平衡线输出接口 XLR3 balanced socket 单端线路输出接口 RCA插座
功率参数
电源 AC 110-115V~/AC 220-230V~ （Recommended） 电池容量 /
充电时间 / PO battery life /
音频参数
Single-ended line output performance parameters
THD+N ＜0.00042%(1kHz/10kΩ/dbA) SNR ≥ 123dB (dbA)
串扰 ≥115dB (1kHz/10kΩ) 本底噪声 ＜ 1.9μV （ dbA ）
频率响应 20Hz ~ 20kHz (-3dB) 产线等级 2.5Vrms (1kHz/10kΩ)
Balanced line output performance parameters
THD+N ＜0.00025%(1kHz/10kΩ/dbA) SNR ≥128dB (dbA)
串扰 ≥125dB (1kHz/10kΩ) 本底噪声 ＜ 1.9μV （ dbA ）
频率响应 20Hz ~ 50kHz (-1.5dB) 产线等级 5Vrms (1kHz/10kΩ)
Single-ended headphone output performance parameters（6.35mm）
连续无失真输出功率1 ≥1.1W（16Ω / THD+N＜1%， AUX IN) 输出阻抗 ＜ 1Ω （ 32Ω ）
连续无失真输出功率2 ≥2.1W(32Ω/THD+N＜1%，AUX IN) 串扰 ≥75dB (1 kHz/32Ω，AUX IN)
连续无失真输出功率3 ≥281mW（300Ω / THD+N＜1%，AUX IN) THD+N ＜0.00033% (1 kHz/32Ω/dbA)
本底噪声

＜2μV（dbA，AUX  IN)

＜3μV（dbA，UAC/SPDIF/BT IN）

 SNR ≥129dB (dbA)
频率响应 20 Hz~50kHz (-1.5dB) 输出电压 ＞26Vp-p
Balanced headphone output performance parameters（4.4mm/XLR4）
连续无失真输出功率1 ≥1.1W（16Ω / THD+N＜1%) 输出阻抗 ＜ 1Ω （ 32Ω ）
连续无失真输出功率2 ≥2.1W（32Ω /THD+N＜1%) 串扰 ≥114dB (1 kHz，AUX IN)
连续无失真输出功率3 ≥1.1W（300Ω / THD+N＜1%) THD+N ＜0.0003% (1 kHz/32Ω/dbA)
本底噪声

＜3μV（dbA， AUX IN）

4.5uV(dbA,UAC/SPDIF/BT)

 SNR ≥ 123dB (dbA)
频率响应 20Hz~50kHz (-3dB) 输出电压 ＞52Vp-p
