Q3 MQA_parameters

Q3 MQA
Q3

了解更多

基本规格
名称/型号	Q3	Hardware scheme	DAC: AK4452，USB: XMOS XU316，AMP：THX_AAA_28*2
颜色	黑色	卷滚动	电位器+ ADC采样
重量	≈110g	卓苧控制	No
尺寸	105mmx59mmx12.5mm	Samplig rate indication	Blue＝PCM Green ＝DSD Magenta＝MQA
MQA full decoder	8x	推荐耳机阻抗	PO:16~100Ω BAL:16~300Ω
Maximum supported sampling rate/DSD	PCM384kHz-32bit/DSD256	固件升级	System firmware and XMOS can be upgraded via USB
按钮和界面
按键	One button for Gain, Reset and UAC1.0	USB	TYPE C USB
Switches	Charge switch, bass switch	Headphones ports	3.5mm(phone out/line in), 4.4mm, 2.5mm (Bal to unbal adapters are prohibited)
功率参数
电源	5V 2A	电池容量	1800mAh
充电时间	＜2h
电池寿命和测试条件
3.5mm output：≥13h \| 2.5mm/4.4mm output：≥12h
音频输入	USB IN	增益	Low
BASS	关	Tracks	MP3 44.1KHz/16bit
Charge	关	负载	32Ω
2.5mm/4.4mm output：≥23h
音频输入	USB IN	增益	Low
BASS	关	Tracks	MP3 44.1KHz/16bit
Charge	关	负载	32Ω
音频参数
Headphone output performance parameters （3.5mm output）
输出功率	175mW(16Ω,THD+N<1%)	输出阻抗	≤ 1 Ω
	160mW(32Ω,THD+N<1%)	串扰	≥ 76dB
	18mW(300Ω,THD+N<1%)	输出水平	2.3Vrms
THD+N	<0.0012%(1kHz/-6dB@32Ω)	SNR	≥ 115dB (dbA)
频率响应	20Hz~50kHz: (±:1.5dB)	本底噪声	Gain = H,≤ 5uV(dbA)
频率响应	20Hz~20KHz:(±:0.3dB）	本底噪声	Gain = L,≤ 5uV(dbA)
Balanced output performance parameters（4.4mm/2.5mm，UAC IN)
输出功率	280mW(16Ω,THD+N<1%)	输出阻抗	≤ 2.6 Ω
	330mW(32Ω,THD+N<1%)	串扰	≥ 99dB
	40mW(300Ω,THD+N<1%)	输出水平	3.3Vrms
THD+N	≤ 0.001%(1kHz/-4dB@32 Ω)	SNR	≥ 118dB (dbA)
频率响应	20 Hz-50KHz: (±:1.8dB）	本底噪声	Gain = H,≤ 7.5uV(dbA)
频率响应	20 Hz-20KHz: (±:0.3dB)	本底噪声	Gain = L,≤ 7.5uV(dbA)
Balanced output performance parameters（4.4mm/2.5mm，Line IN)
输出功率	265mW(16Ω,THD+N<1%)	输出阻抗	≤ 2.6 Ω
	370mW(32Ω,THD+N<1%)	串扰	≥ 100dB
	105mW(300Ω,THD+N<1%)	输出水平	3.5Vrms
THD+N	<0.0007%(1kHz/1.15V@32Ω)	SNR	≥ 120dB (dbA)
THD+N	<0.0007%(1kHz/1.15V@32Ω)	本底噪声	≤ 3.5uV(dbA)
频率响应	20Hz-20KHz:(±:0.2dB)

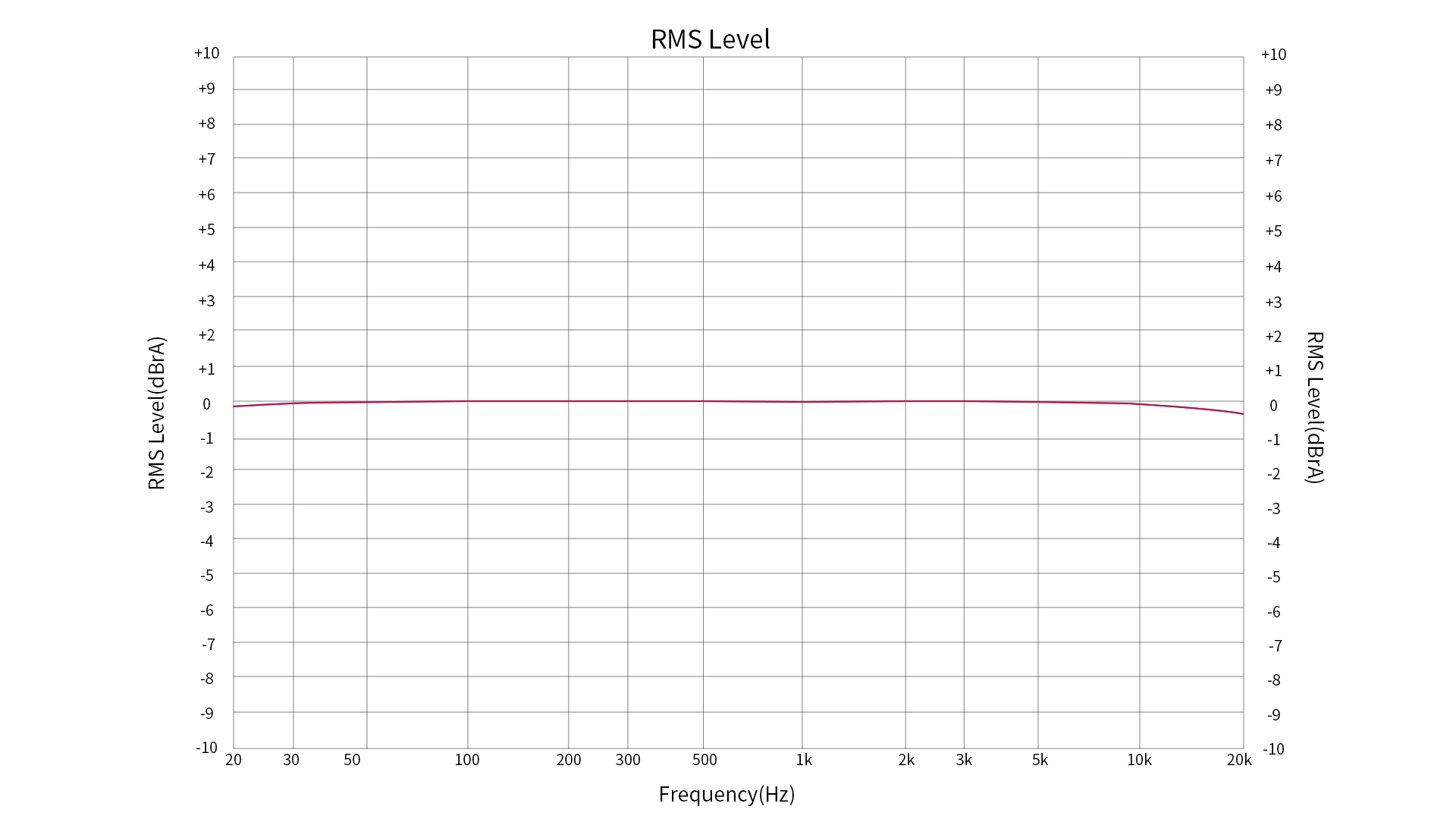

频率响应曲线1
Test conditions: USB DAC input,-5dB sinusoidal signal, 20Hz-20kHz, headphone output (32 Ω load)
红色：左声道；蓝色：右声道

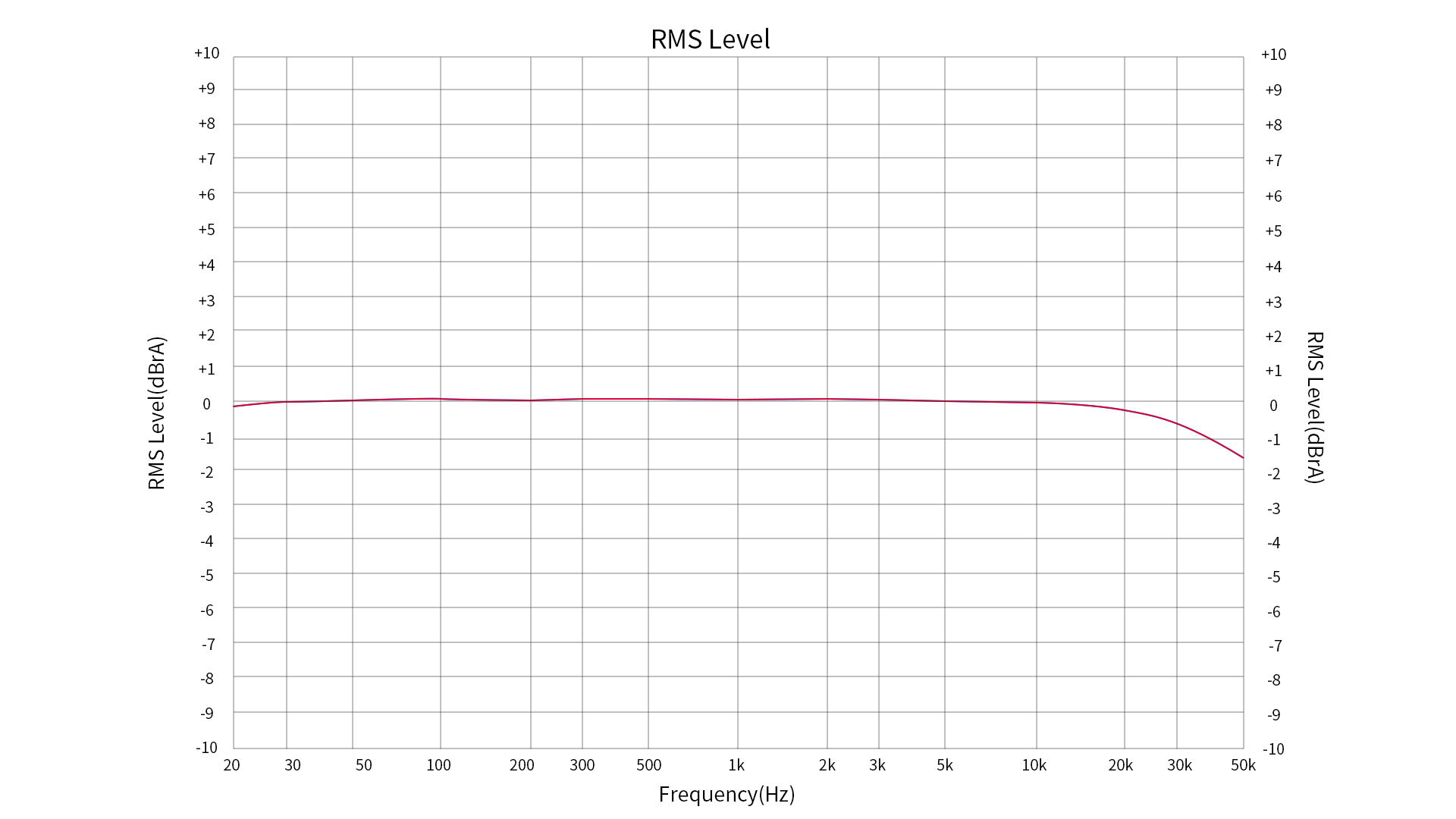

频率响应曲线2
Test conditions: USB DAC input,-5dB sinusoidal signal, 20Hz-50kHz, headphone output (32 Ω load)
红色：左声道；蓝色：右声道

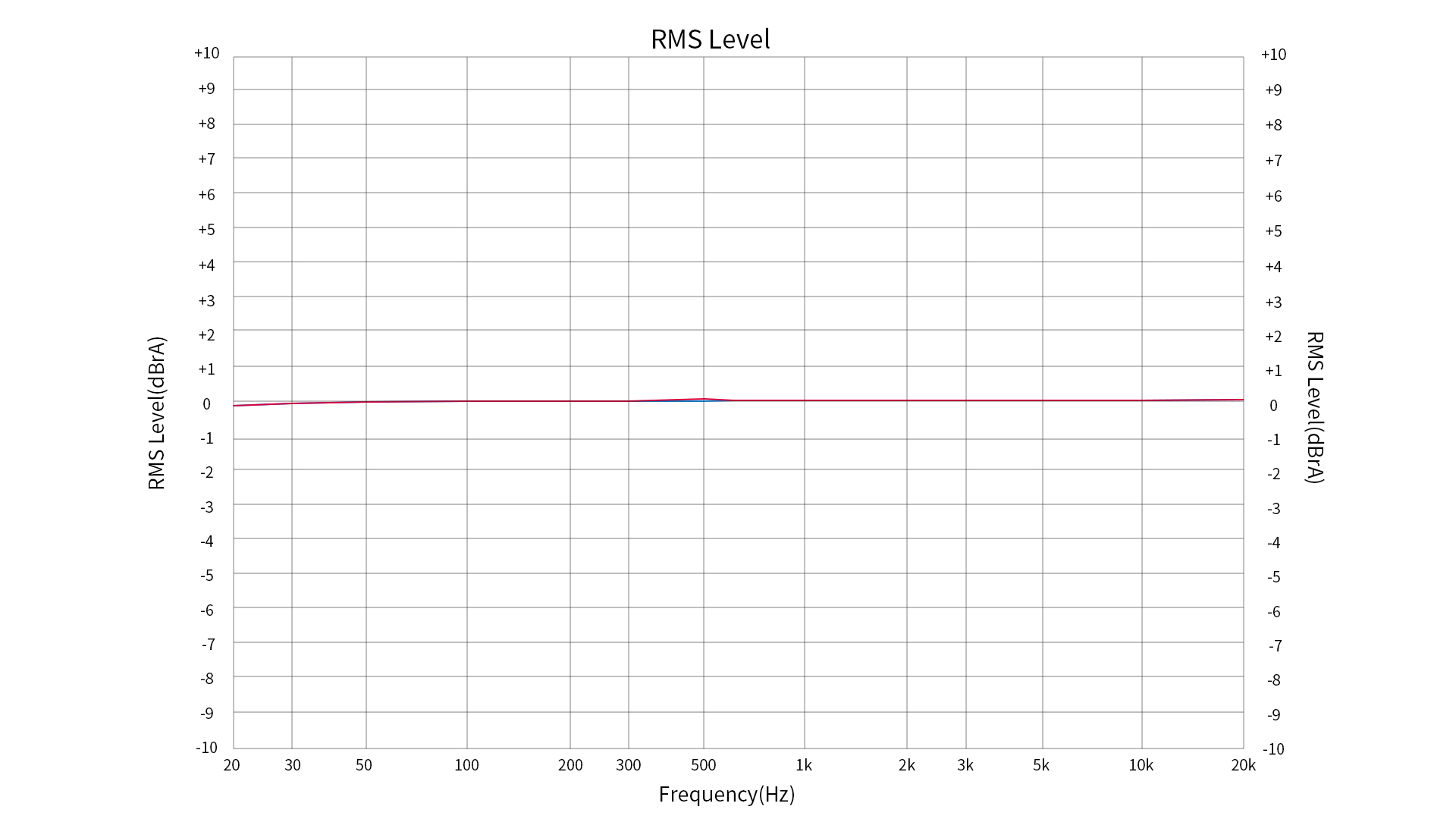

频率响应曲线3
Test conditions: USB DAC input,-5dB sinusoidal signal, 20Hz-20kHz, balanced output (32 Ω load)
红色：左声道；蓝色：右声道

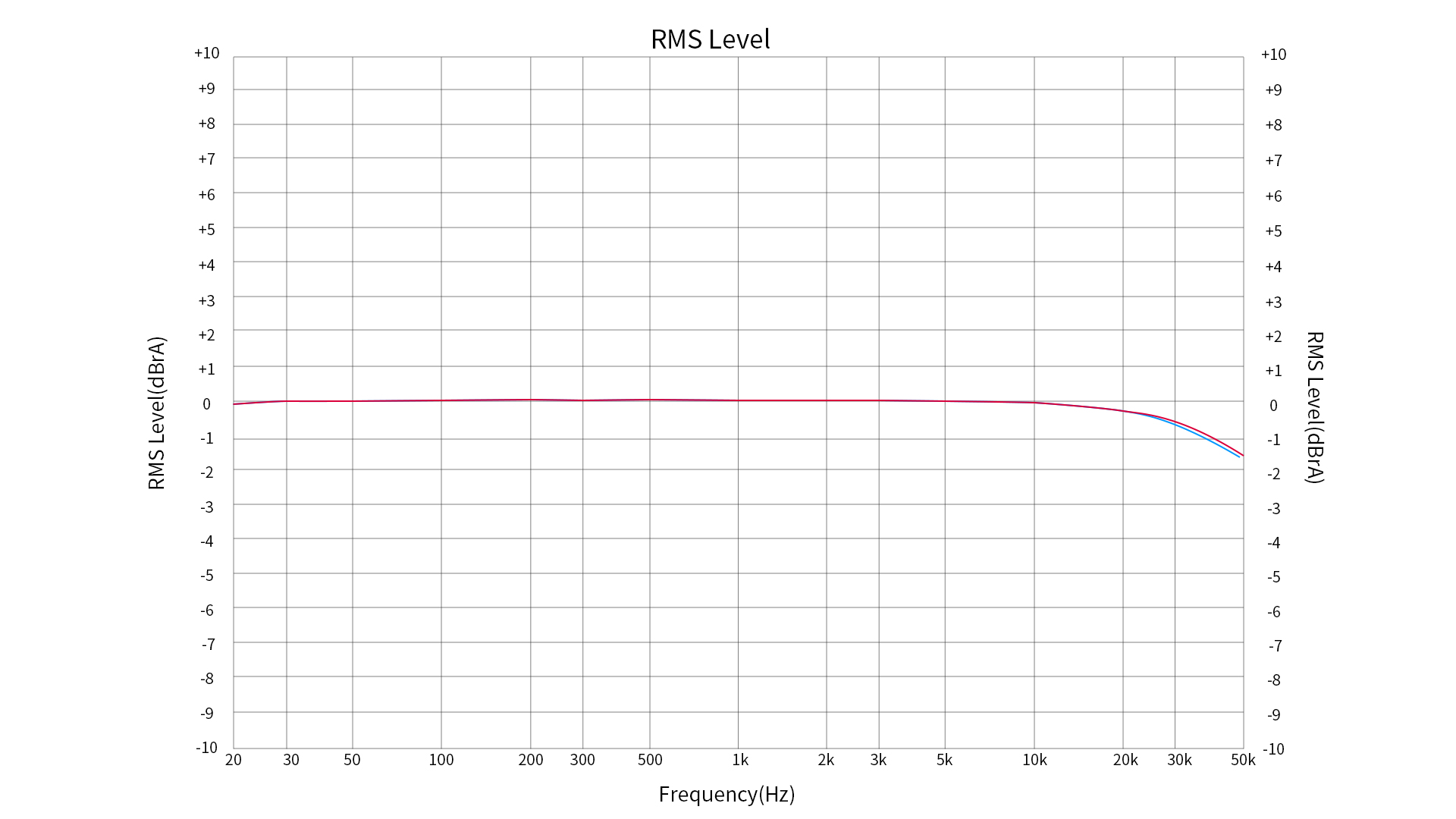

频率响应曲线4
Test conditions: USB DAC input,-5dB sinusoidal signal, 20Hz-50kHz, balanced output (32 Ω load)
红色：左声道；蓝色：右声道

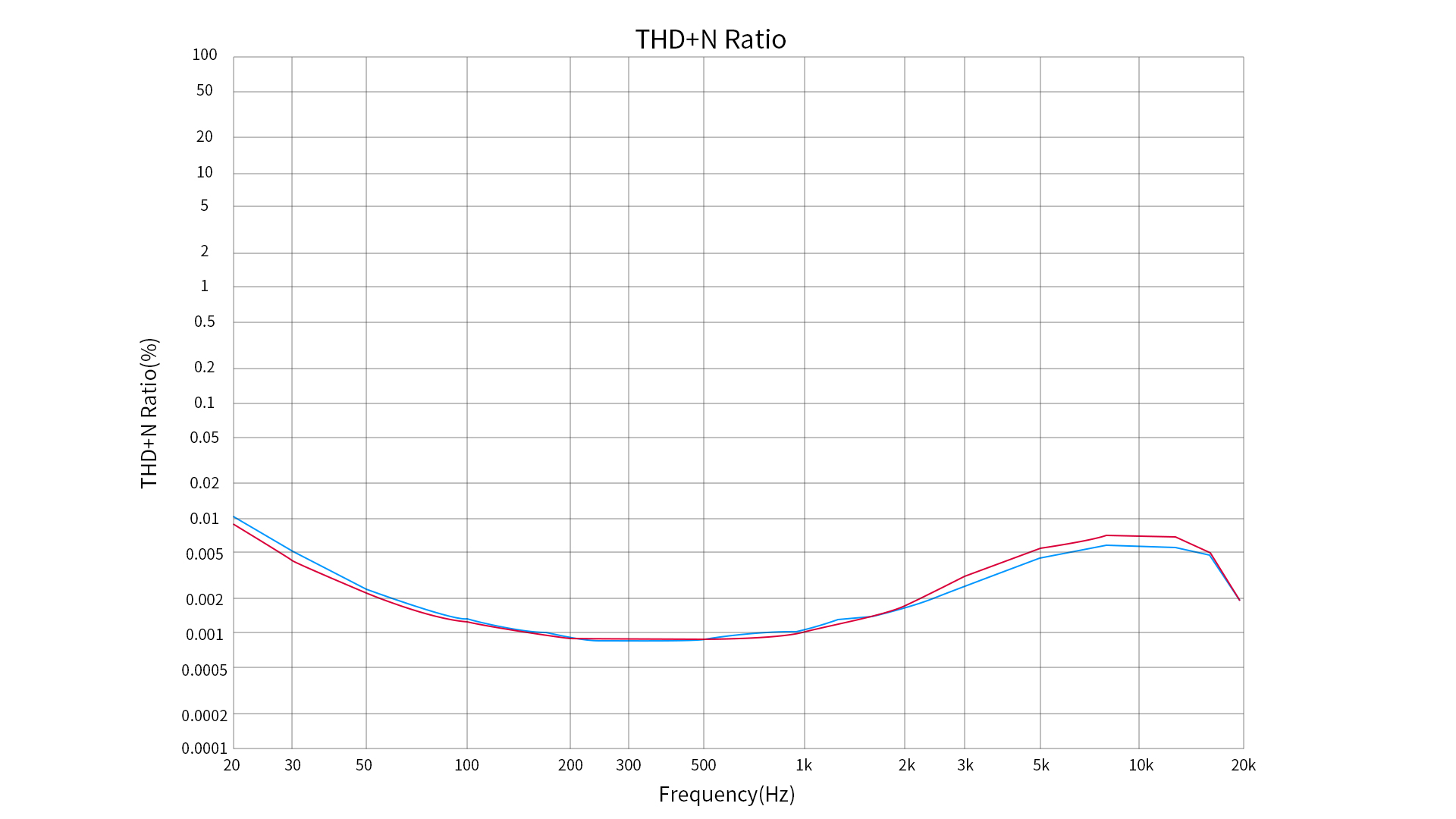

distortion plot 2

Test condition: USB DAC, play-2dB high gain sinusoidal signal, 20Hz-20kHz,BAL output (32 Ω load)

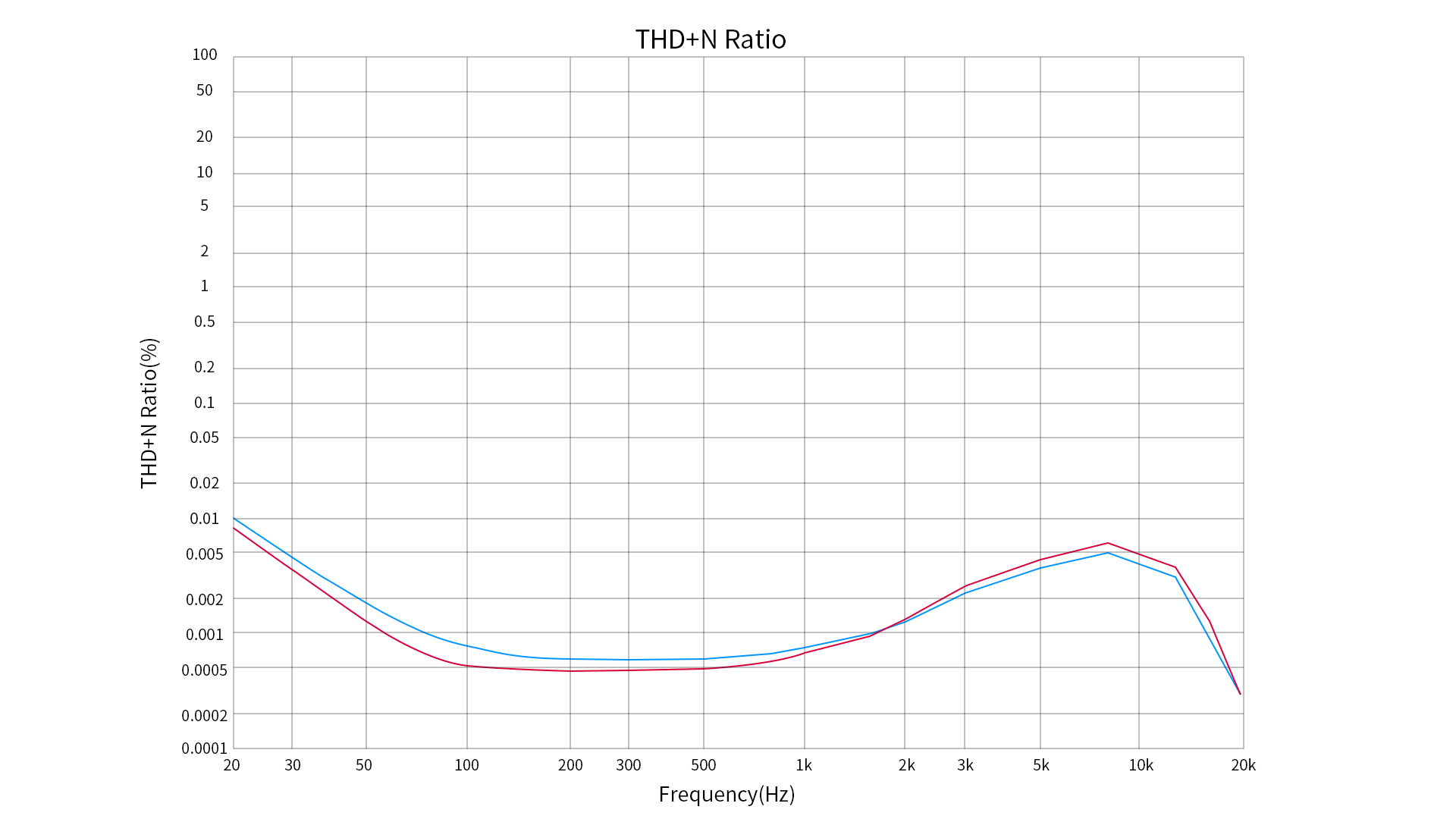

distortion graph 3

Test condition: USB DAC, play-2dB high gain sinusoidal signal, 20Hz-20kHz,BAL output (32 Ω load)

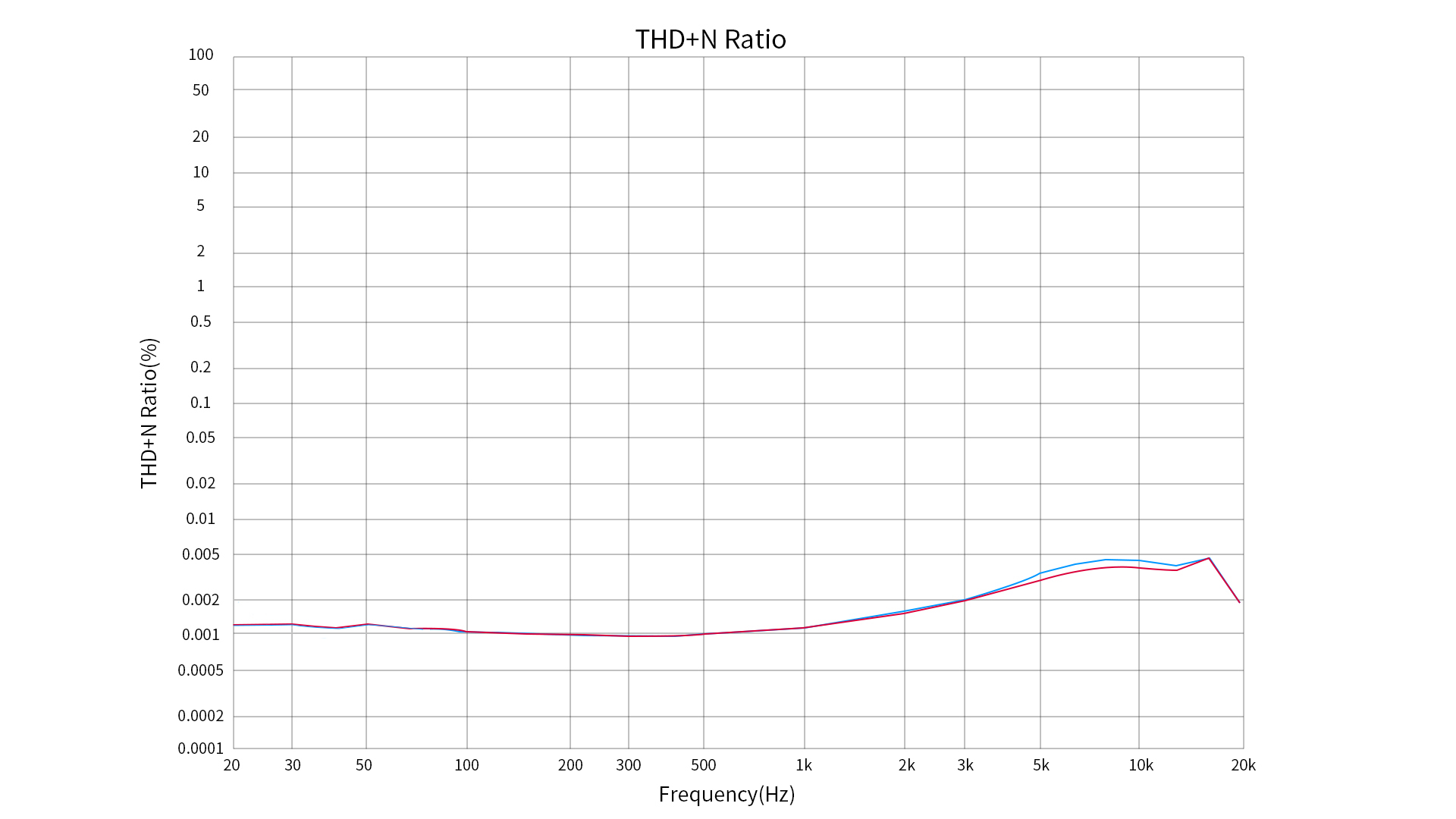

distortion graph 1

Test condition: USB DAC, play-6dB high gain sinusoidal signal, 20Hz-20kHz,PO output (32 Ω load)

frequency response curve 5
Test conditions: Line IN input,-5dB sinusoidal signal, 20Hz-20kHz, balanced output (32 Ω load)
红色：左声道；蓝色：右声道
