基本规格
名称/型号 Q11 硬件解决方案 DAC:CS43198
颜色 黑色 音量控制 模拟功率计(ADC抽样)
重量 150g(主机) 规模​​ 约60.5 * 105.7 * 16毫米
采样率指示器 浅蓝色:48K

Yellow: ＞48K

绿色： DSD		 推荐耳机阻抗 PO: 16 ~ 150Ω
BAL: 16 ~ 300Ω
支持的最大采样率 384kHz/32bit(美国石油公司、COAX)
DSD64/128/256
按钮和界面
USB 接口 TYPE-C USB2.0(收费/数据) 旋钮 切换/活量调整
切换切换切换切换 收益转换 周围光窗口 采样率指示器
光洞 功功率指标 SE电话电话出来 标准3.5mm端口
SPDIF输出 3.5mm 端口(与PO分摊) 拨号电话 标准4.4mm端口
功率参数
电源 DC5V 2A(建议) 电池容量 2600mAH
充电时间 <2.5H 电池续航 PO≥13.5H BAL≥13H
电池寿命和测试条件
音频输入 USB 输出功率 40mV
音乐音轨 MP3 44.1K-16bit 阻抗 32ohms
音频参数
耳机输出性能参数(3.5毫米)
输出功率 310mW(16Ω，THD+N<1%.USB IN) 输出幅度 ≥2.3V(32Ω，THD+N<1%)
165mW(32Ω，THD+N<1%,USB IN) ≥ 2.4V (no-load)
19mW(300Ω，THD+N<1%,USB IN) 输出阻抗 < 1.2Ω
频率响应 20Hz~ 20Khz, 曲线振幅变化 0.1dB 串扰 ≥70dB(1Khz，32Ω）
20Hz~ 50Khz, 曲线振幅变化 0.1dB SNR 122dB(32A加权)
THD+N < 0.0006% (-3dB, 32Ω ） 本底噪声 1.8uV"A"
耳机产出部分性能参数(4.4毫米)
输出功率 640mW(16Ω，THD+N<1%.USB IN) 输出幅度 ≥4.5V(32Ω，THD+N<1%)
650mW(32Ω，THD+N<1%,USB IN) ≥ 4.8V (no-load)
75mW(300Ω，THD+N<1%,USB IN) 输出阻抗 < 2.0Ω
频率响应 20Hz~ 20Khz, 曲线振幅变化 0.1dB 串扰 ≥102dB(1Khz，32Ω）
20Hz~ 50Khz, 曲线振幅变化 0.1dB SNR 125dB(32A加权)
THD+N < 0.0006% (-6dB, 32Ω ） 本底噪声 2.4uV"A"

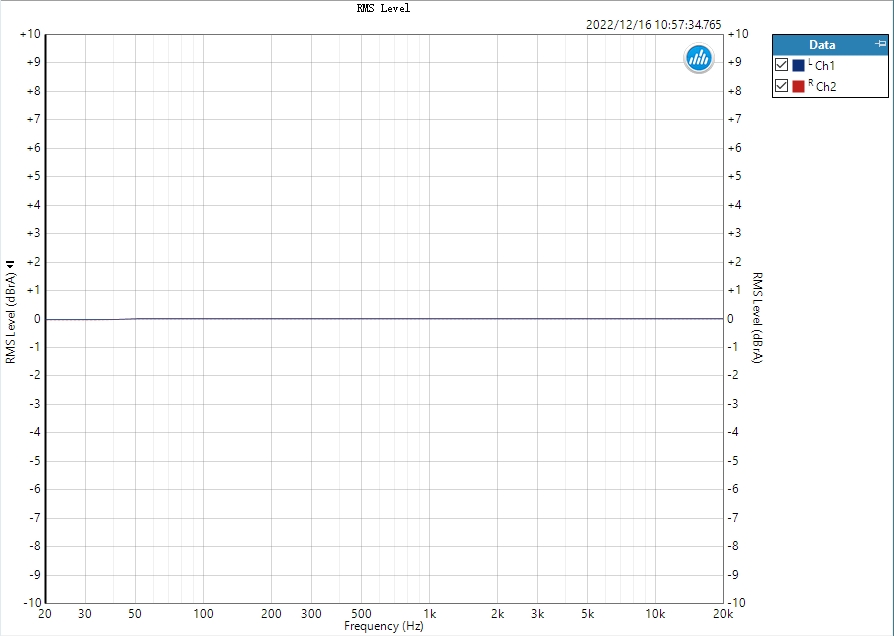

频率反应曲线1


试验条件:USB输入, - 5dB 正弦信号,20hz-20Khz SE 电话(32已装入)
红色:L;蓝色;R

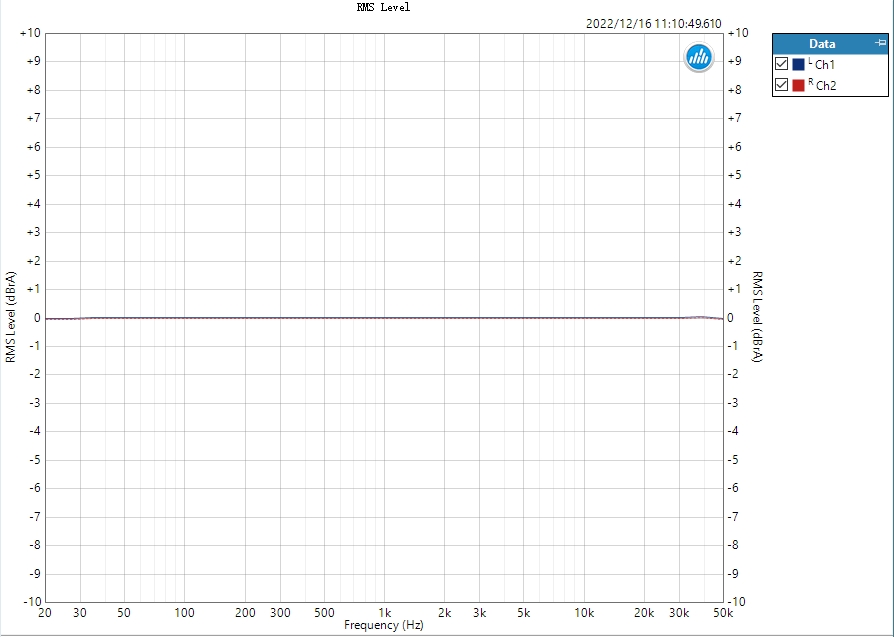

频率反应曲线2


试验条件:USB输入, - 5dB 正弦信号,20hz- 50KHz SE 电话(已装入)
红色:L;蓝色;R

频率反应曲线3


试验条件:USB输入, - 5dB 正弦信号,20hz-20Khz BAL 电话(已装入32)
红色:L;蓝色;R

频率反应曲线4


试验条件:USB输入, - 5dB 正弦信号,20hz- 50Khz BAL 电话(已装入32)
红色:L;蓝色;R

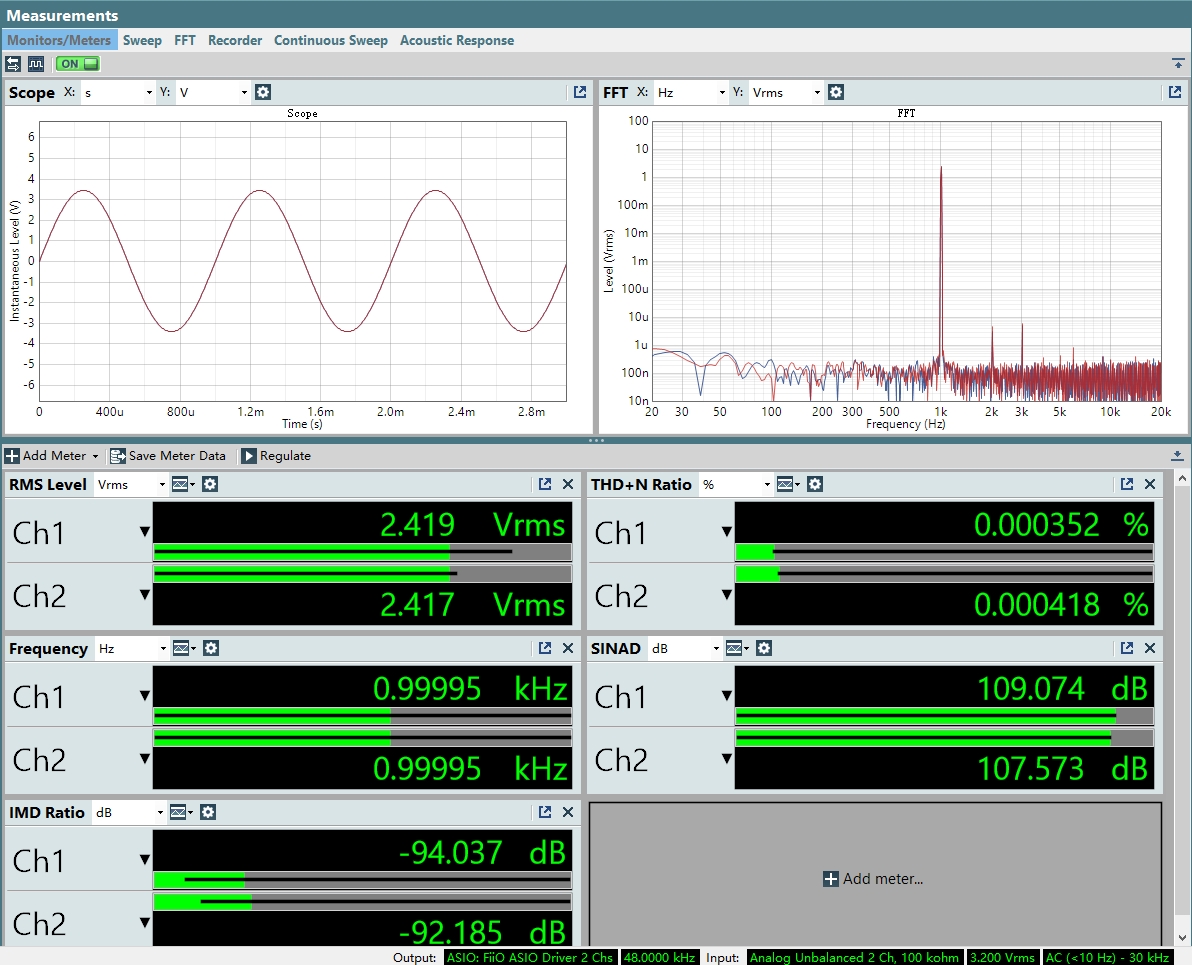

无负载振幅 TID 1


试验条件:USB 输入, 0dB 正弦信号 SE 输出(无负载)

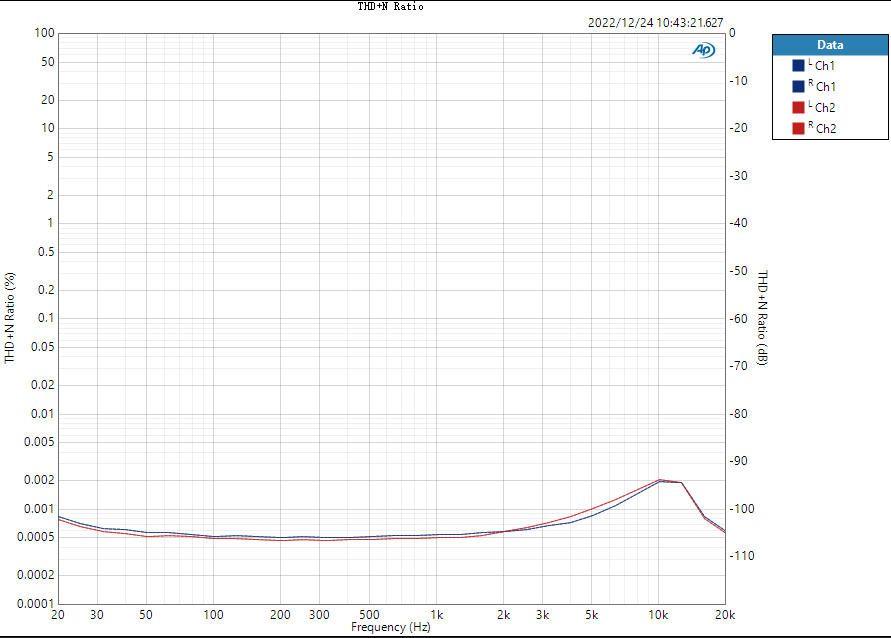

THD 曲线1


测试条件:USB 输入, -3dB 正弦信号, 20hz-20Khz, 高增益, SE 电话出( 已装入) (32)
红色:L;蓝色;R

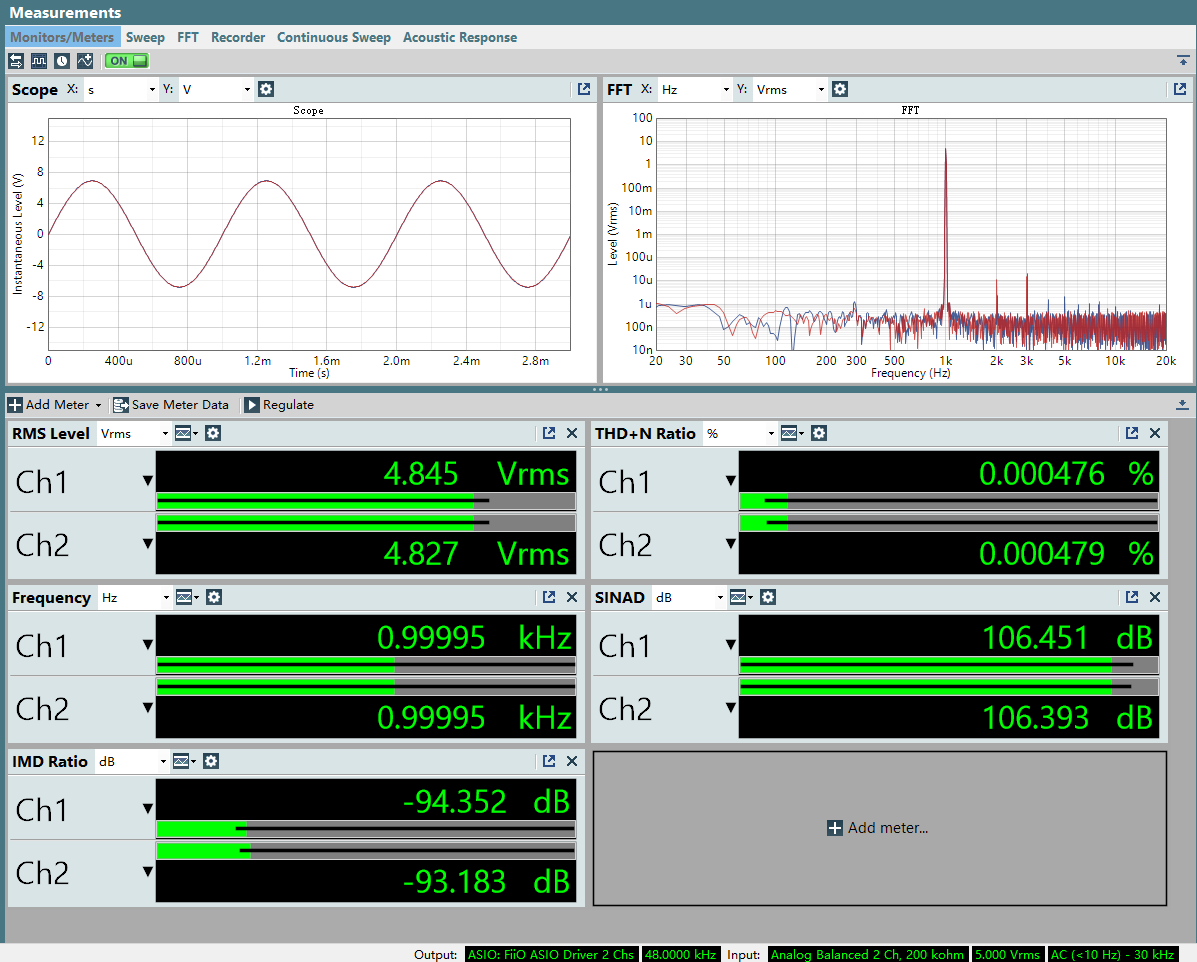

无负载振幅 THD 2


试验条件: USB 输入, 0dB 类比信号 BAL 输出(无负载)

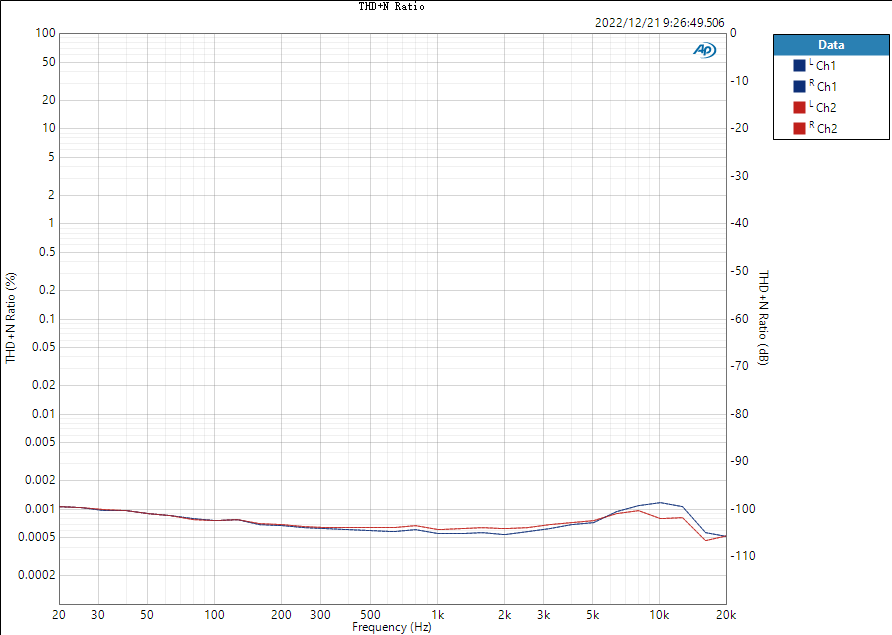

THD 曲线2


测试条件:USB 输入, -6dB 正弦信号, 20hz-20Khz, 高增益, BAL 电话输出( 已装入) (32)
红色:L;蓝色;R
